308
8 Программирование: циклы
8.4
Цик
лы
для
выпо
лнения
гр
упп
от
в
ер
ст
и
й

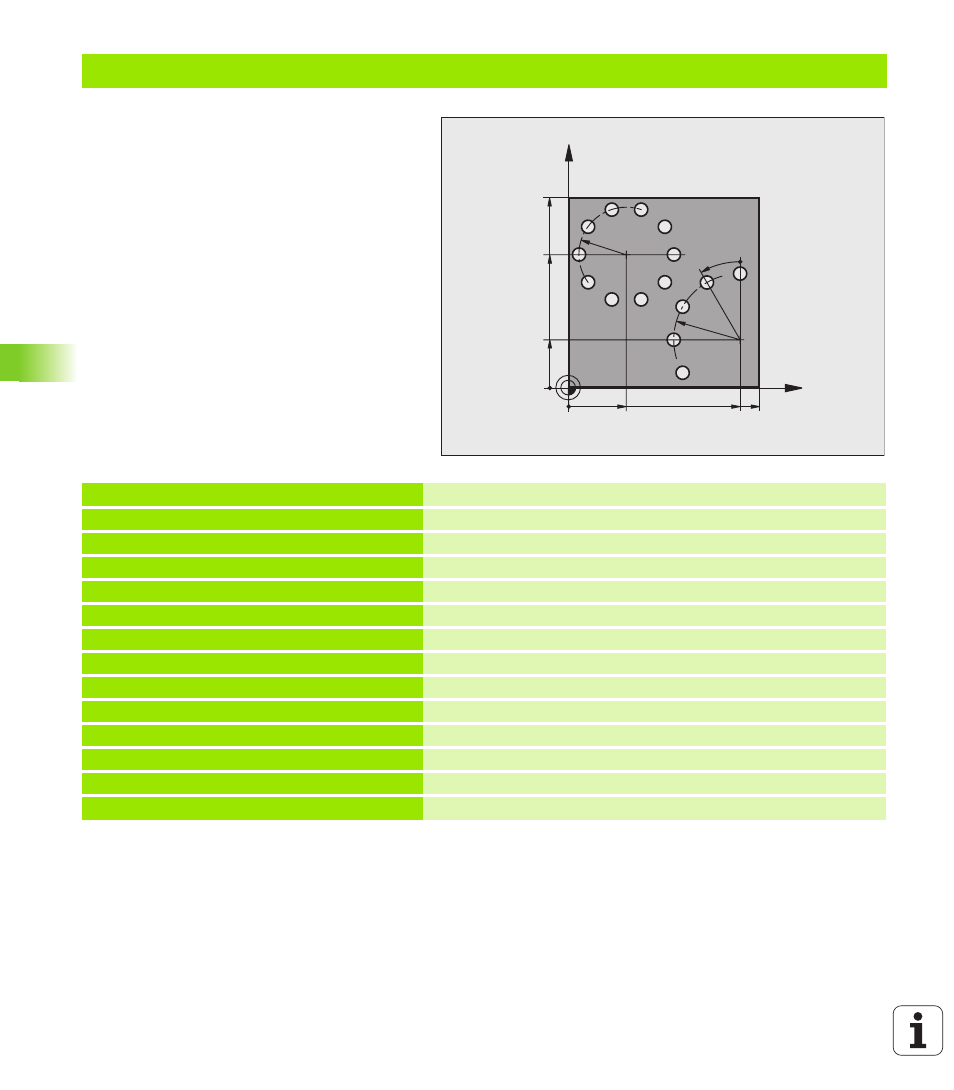

Пример: группа отверстий на окружности
0 BEGIN PGM BOHRB MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Определение заготовки
2 BLK FORM 0.2 Y+100 Y+100 Z+0
3 TOOL CALL 1 Z S3500
Вызов инструмента
4 L Z+250 R0 FMAX M3
Вывод инструмента из материала
5 CYCL DEF 200 BOHREN (СВЕРЛЕНИЕ)
Определение цикла сверления
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=-15 ;ГЛУБИНА
Q206=250 ;F ВРЕЗАНИЕ НА ГЛУБИНУ
Q202=4
;ГЛУБИНА ВРЕЗАНИЯ
Q210=0
;V. ВРЕМЯ
Q203=+0 ;КООРД. ПОВЕРХНОСТИ
Q204=0
;2-Е БЕЗ. РАССТОЯНИЕ
Q211=0.25 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ
X
Y
30
70
100
100
R25
R35
30°
90
25
