11.2 Представление детали в
рабочем пространстве (опция
ПО Advanced grafic features)
Применение
В режиме работы "Тест программы" можно при помощи графики
проверять положение заготовки или точки привязки в рабочем
пространстве станка, а также активировать контроль рабочего
пространства в режиме работы "Тест программы" (с опцией ПО
Advanced grafic features): для этого следует нажать клавишу
Softkey ЗАГОТОВКА В РАБ. ПРОСТР. Используя клавишу Softkey
Контроль кон. выкл. ПО (вторая панель Softkey), можно
активировать или деактивировать эту функцию.

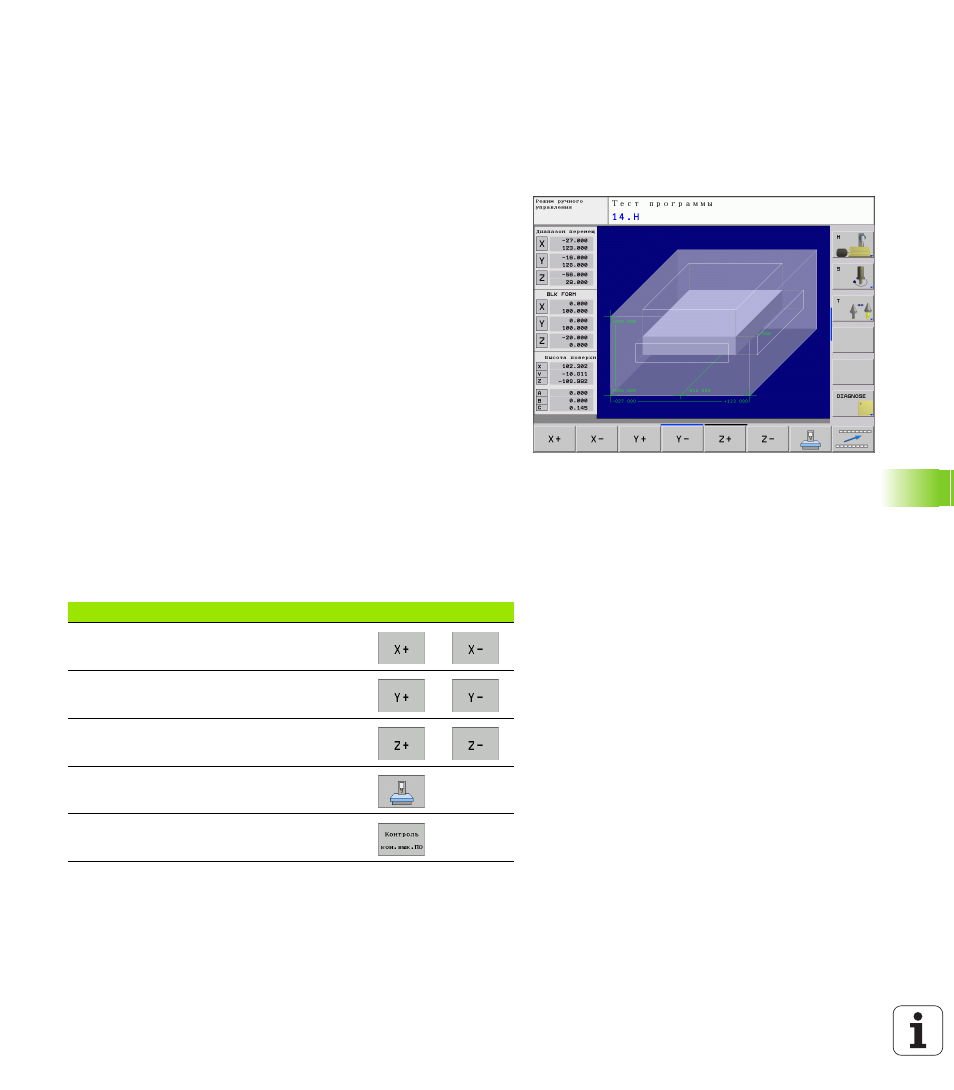

Следующий прозрачный параллелепипед изображает заготовку,
размеры которой находятся в таблице BLK-ФОРМА. Система
ЧПУ принимает размеры из определения заготовки, заданной в
выбранной программе. Параллелепипед заготовки определяет
систему координат ввода, нулевая точка которой находится
внутри области перемещения параллелепипеда.
Где именно находится обрабатываемая деталь в зоне обработки,
для теста программы, как правило, несущественно. Если однако,
активируется контроль рабочего пространства, то следует так
смещать заготовку "графически", чтобы лежала она в пределах
рабочего пространства. Используйте для этого клавиши Softkey,
приведенные в таблице.
Кроме того, можно активировать действующую опорную точку для
режима работы "Тест программы" (см. приведенную далее
таблицу, последнюю строку).
Функция
Softkeys
Смещение заготовки в положительном/
отрицательном направлении по оси X
Смещение заготовки в положительном/
отрицательном направлении по оси Y
Смещение заготовки в положительном/
отрицательном направлении по оси Z
Отображение заготовки с привязкой к
заданной точке
Включение или выключение функции
контроля
