Скругление углов rnd – Инструкция по эксплуатации HEIDENHAIN TNC 620 (340 56x-01)
Страница 164
164
6 Программирование: программирование контуров
6.4
Движ
ения
по
траект
о
рии
–
пр
ям
о
уг
о
льные
к
оор
динаты

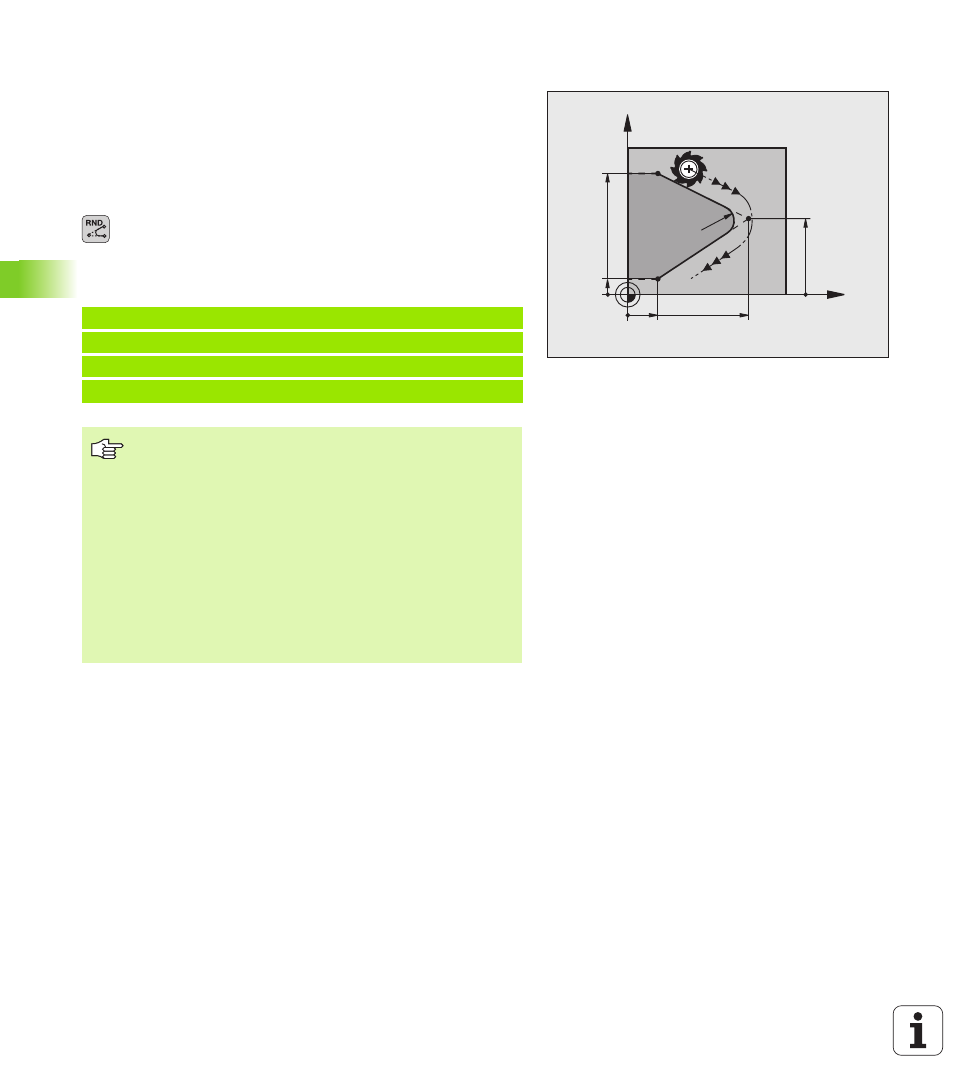

Скругление углов RND
Функция RND закругляет углы контура.
Инструмент перемещается по круговой траектории, плавно
примыкающей как к предыдущему, так и к последующему
элементу контура.
Закругление должно выполняться при помощи вызванного
инструмента.
Радиус закругления: радиус дуги окружности,
если необходимо:
Подача F (действительна только в RND-кадре)
Примеры NC-кадров
X
Y
40
40
R5
5
10
25
5 L X+10 Y+40 RL F300 M3
6 L X+40 Y+25
7 RND R5 F100
8 L X+10 Y+5
Предыдущий и последующий элемент контура
должны содержать обе координаты плоскости, на
которой производится скругление углов. Если контур
обрабатывается без поправки на радиус инструмента,
следует ввести обе координаты плоскости обработки.
Подвод к угловой точке не выполняется.
Заданная в RND-кадре скорость подачи сохраняется
только в этом RND-кадре. Потом подача становится
равной подачи, заданной до RND-кадре.
RND-кадр можно использовать также для плавного
подвода к контуру, если нельзя применить APPR-
функции.
