HEIDENHAIN TNC 620 323
8.5 SL-
цик
лы

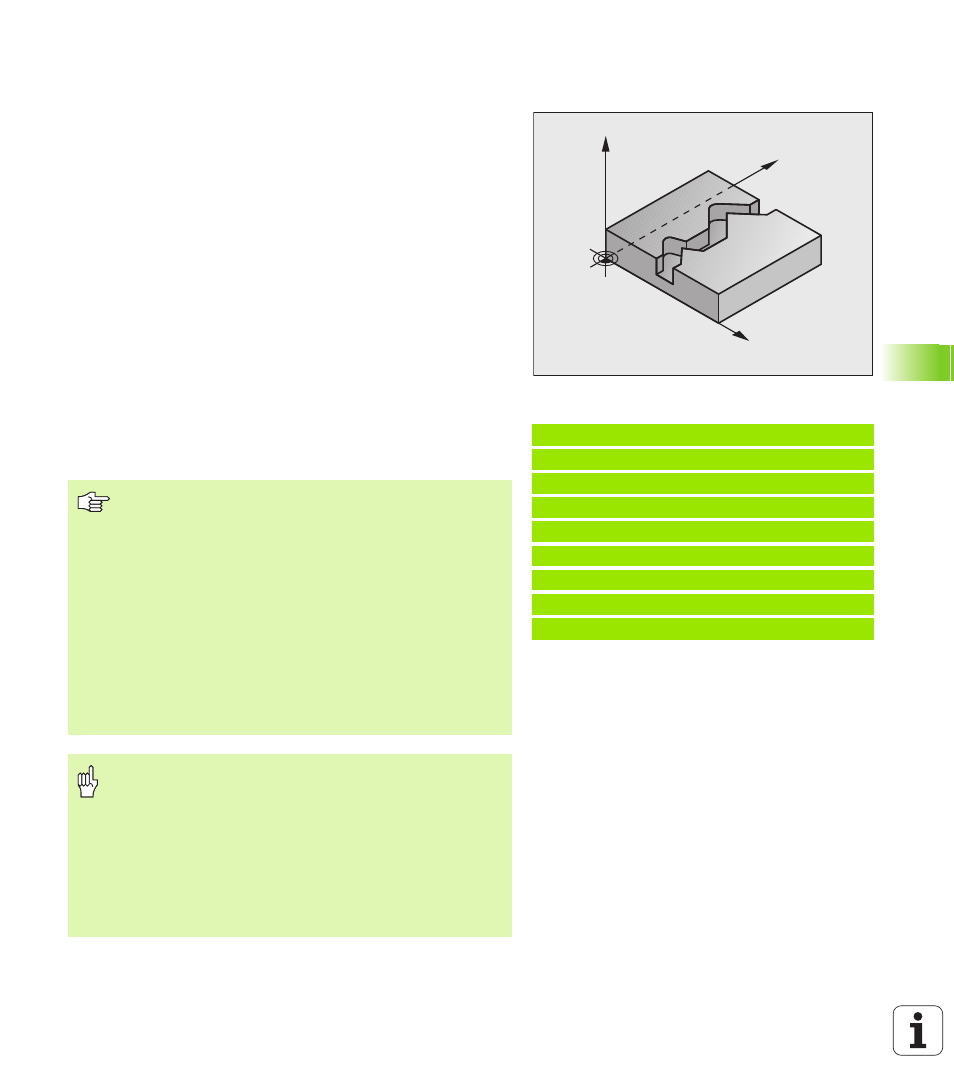

ПРОТЯЖКА КОНТУРА (цикл 25, опция ПО
Advanced programming features)
Данный цикл вместе с циклом 14 КОНТУР позволяет
обрабатывать открытые профили, начало и конец контура
которых не совпадают друг с другом.
При обработке открытого профиля цикл 25 ПРОТЯЖКА КОНТУРА
обладает значительными преимуществами по сравнению с
использованием кадров позиционирования:
„ Die TNC ьberwacht die Bearbeitung auf Hinterschneidungen und
Konturverletzungen. Проверка контура с помощью тестовой
графики
„ Если радиус инструмента слишком большой, следует
дополнительно обработать контур на внутренних углах
„ Обработку можно выполнять непрерывно, попутным или
встречным движением. При фрезеровании зеркально
расположенных контуров профиля тип фрезерования
сохраняется
„ При фрезеровании в несколько проходов ЧПУ может
перемещать инструмент как в одну, так и в другую сторону,
сокращая, таким образом, время обработки
„ Можно вводить припуски для выполнения черновой и чистовой
обработки за несколько рабочих ходов
Пример: NC-кадры
62 CYCL DEF 25 ПРОТЯЖКА КОНТУРА
Q1=-20 ;ГЛ. ФРЕЗЕРОВАНИЯ
Q3=+0 ;ПРИПУСК СБОКУ
Q5=+0 ;КООРД. ПОВЕРХНОСТИ
Q7=+50 ;БЕЗОПАСНАЯ ВЫСОТА
Q10=+5 ;ГЛУБИНА ВРЕЗАНИЯ
Q11=100 ;ПОДАЧА ВРЕЗАНИЯ
Q12=350 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
Q15=-1
;ТИП ФРЕЗЕРОВАНИЯ
Y
X
Z
Перед программированием обратите внимание на
указанные ниже условия
Знак параметра цикла "Глубина" определяет
направление обработки.
ЧПУ учитывает только первую метку из цикла 14
КОНТУР.
Объем памяти цикла ограничен. Можно
запрограммировать не более 1000 элементов контура.
Цикл 20 ДАННЫЕ КОНТУРА не требуется.
Позиции, запрограммированные сразу после цикла 25
в составном размере, относятся к положению
инструмента в конце цикла.
Осторожно, опасность столкновения!
Во избежание возможных столкновений:
„ Не программируйте составные размеры сразу же
после цикла 25, поскольку они будут относиться к
положению инструмента в конце цикла.
„ По всем осям необходимо подводить инструмент на
определенную (абсолютную) позицию, поскольку
позиция инструмента в конце цикла не совпадает с
его позицией в начале цикла.
