HEIDENHAIN TNC 620 473
11
.1
Гр
аф
и
ка
(
опция
ПО
Advanced grafic features)

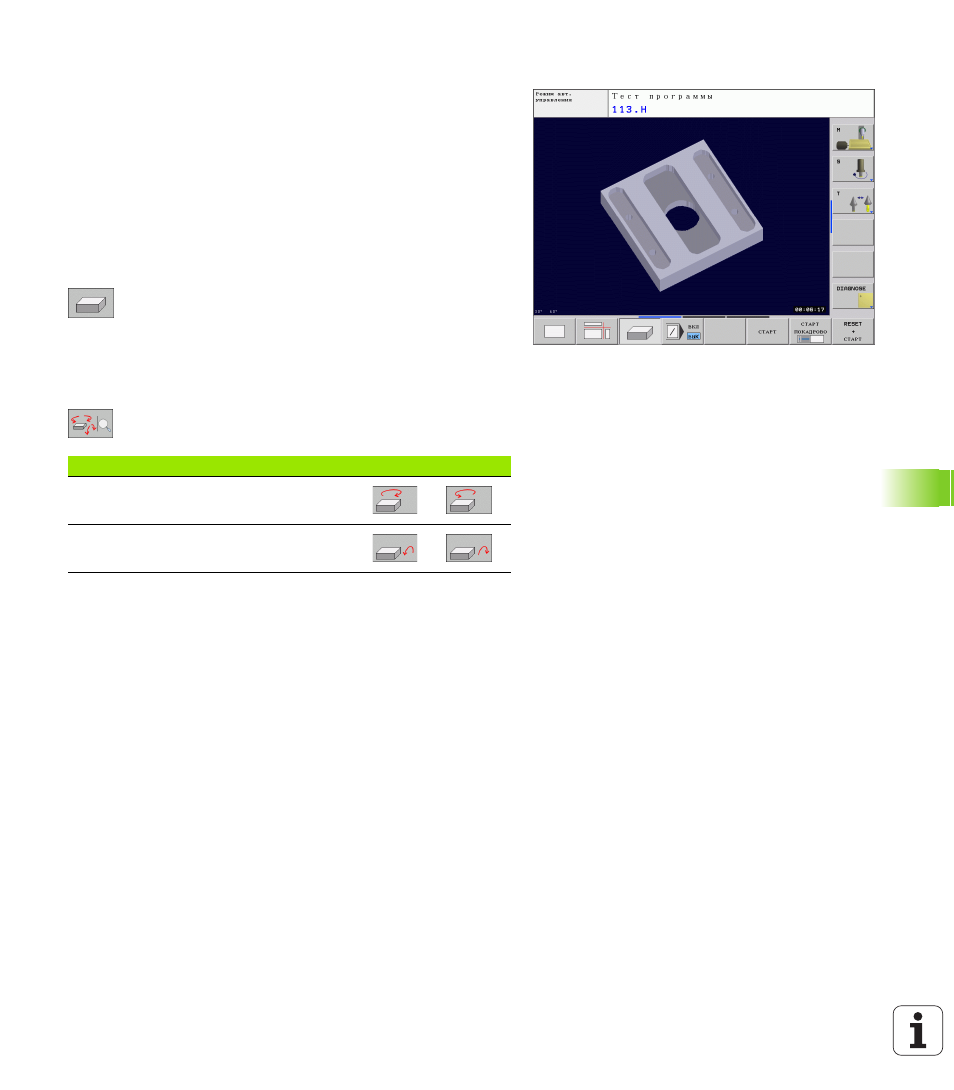

Трехмерное изображение
Система ЧПУ отображает заготовку в пространстве.
Трехмерное изображение можно поворачивать вокруг
вертикальной оси или вокруг горизонтальной оси. Очертания
заготовки в начале графического моделирования можно
представить в виде рамок.
Очертания заготовки в начале графического моделирования
можно представить в виде рамок.
В режиме работы "Тест программы" можно использовать функцию
увеличения фрагмента, смотри „Увеличение фрагмента”,
страница 474.
 Выберите трехмерное изображение нажатием
клавиши Softkey.
Поворот трехмерного изображения
 Переключайте панели Softkey до тех пор, пока не появится
клавиша Softkey выбора функции "Поворот"
 Выбор функции поворота:
Функция Softkeys
Поворот изображения по вертикали,
используя 15°-шаги
Поворот изображения по горизонтали,
используя 15°-шаги
