HEIDENHAIN TNC 620

75

4.1

Основные

по

л

о

ж

е

ния

Базовая система координат на фрезерных
станках

При обработке заготовки на фрезерном станке оператор в общем

случае пользуется декартовой системой координат. На

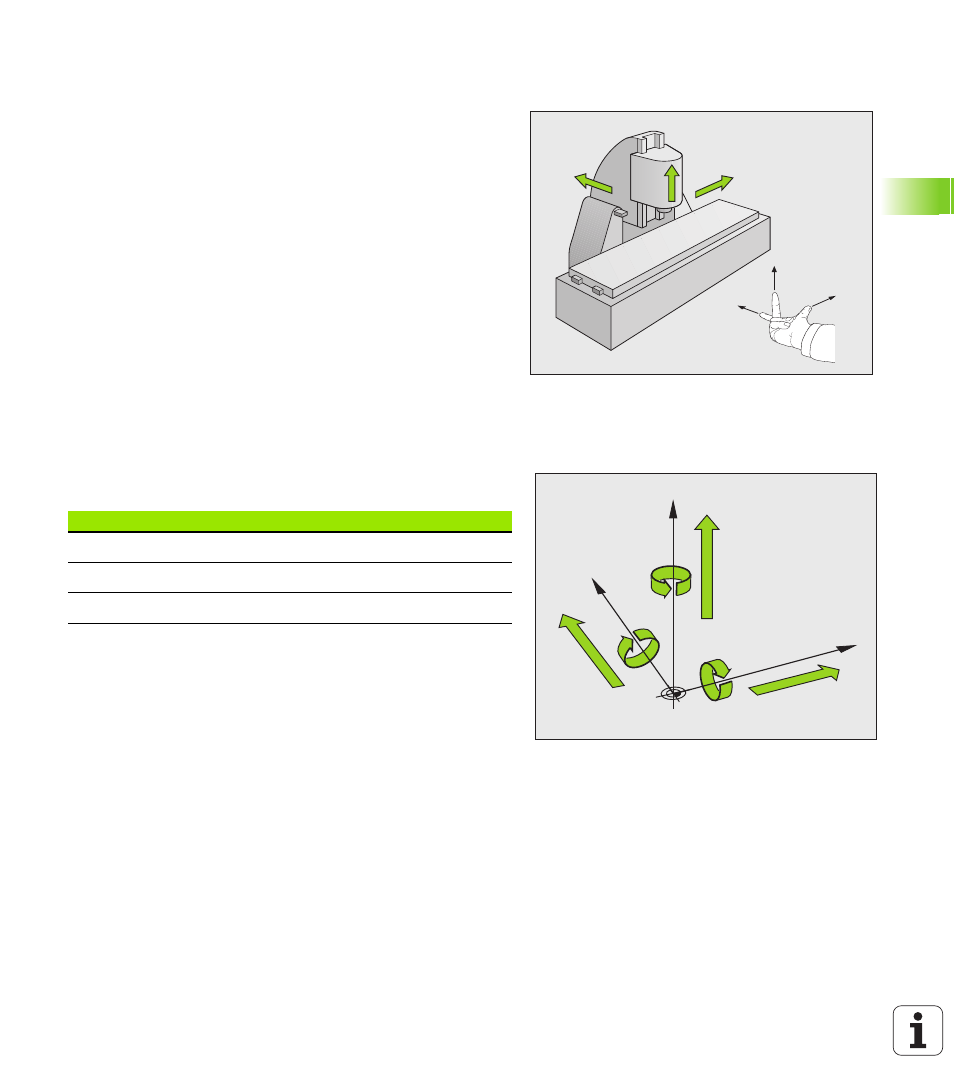

иллюстрации справа показано, какая связь существует между

декартовой системой координат и осями станка. Правило правой

руки служит ориентиром, облегчающим запоминание: если

средний палец указывает направление оси инструмента от

заготовки к инструменту, то он показывает направление Z+,

большой палец - направление X+, а указательный - направление

Y+.

Die TNC 620 kann optional bis zu 5 Achsen steuern. Кроме главных

осей X, Y и Z имеются расположенные параллельно

дополнительные оси (в настоящее время данная функция еще не

поддерживается системой TNC 620) U, V и W. Круговые оси

обозначаются буквами A, B и C. На иллюстрации справа внизу

показана связь дополнительных осей или круговых осей с

главными осями.

Обозначение осей на фрезерных станках

Оси X, Y и Z на Вашем фрезерном станке также обозначаются как

ось инструмента, главная ось (1-я ось) и вспомогательная ось (2-

я ось). Расположение оси инструмента определяется

взаимосвязью между главной и вспомогательной осью.

+X

+Y

+Z

+X

+Z

+Y

W+

C+

B+

V+

A+

U+

Y

X

Z

Ось инструмента

Главная ось

Вспомогат. ось

X

Y

Z

Y

Z

X

Z

X

Y
