Инструкция по эксплуатации HEIDENHAIN TNC 620 (340 56x-01)
Страница 295
HEIDENHAIN TNC 620
295
8.3
Цик
л
ы
фрез
еров
ания
кар
м
анов
, ца
п
ф
и
канав
о
к

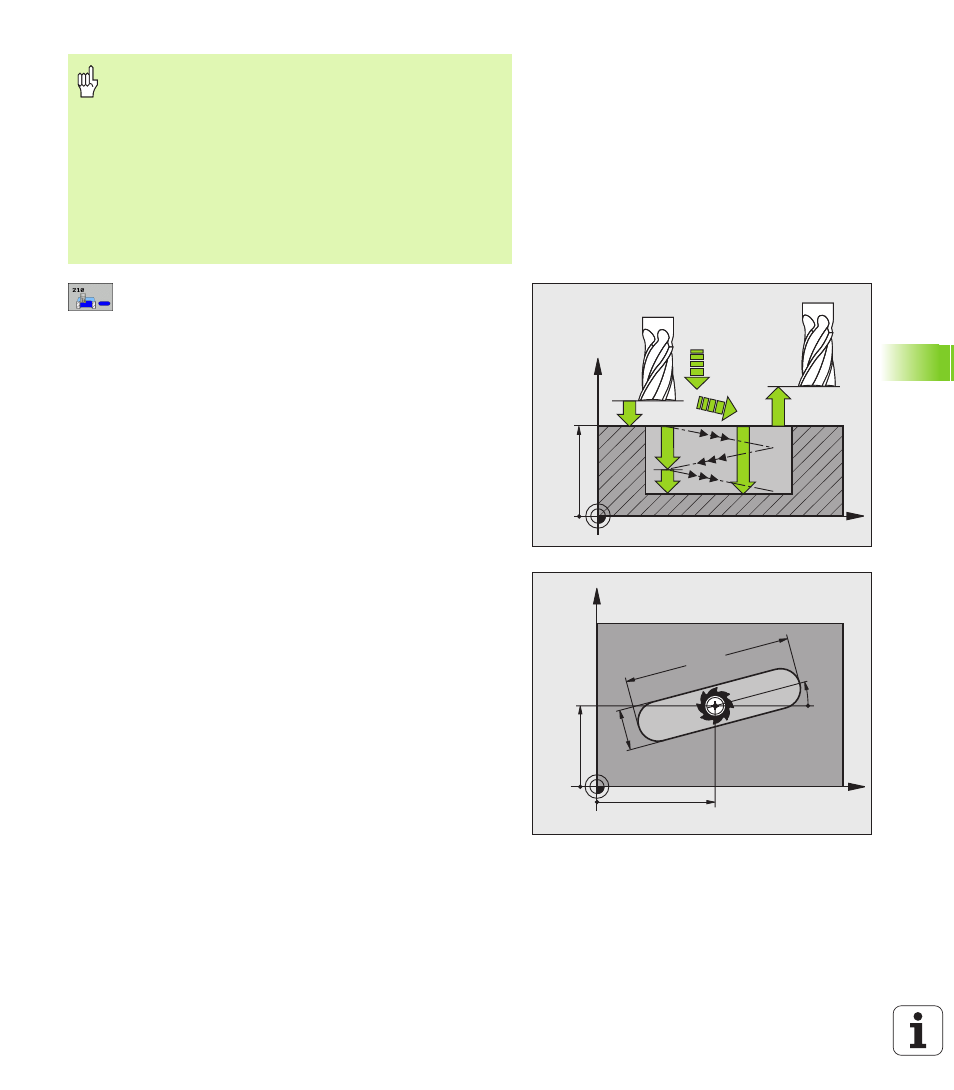

Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки
Глубина Q201 (в инкрементах): расстояние от
поверхности заготовки до дна паза
Подача фрезерования Q207: скорость
перемещения инструмента при фрезеровании в
мм/мин
Глубина врезания Q202 (в инкрементах):
величина, на которую инструмент маятниковым
движением врезается по оси шпинделя.
Объем обработки (0/1/2) Q215: определение
объема обработки:
0: черновая и чистовая обработка
1: только черновая обработка
2: только чистовая обработка
Коорд. поверхность заготовки Q203
(абсолютная): координата поверхности заготовки
2-е безопасное расстояние Q204 (в
инкрементах): Z-координата, на которой не может
произойти столкновение инструмента и заготовки
(зажимного приспособления)
Центр 1-й оси Q216 (абсолютный): центр канавки
на главной оси плоскости обработки
Центр 2-й оси Q217 (абсолютный): центр канавки
на вспомогательной оси плоскости обработки
1-я длина стороны Q218 (значение параллельно
главной оси плоскости обработки): введите
значение самой длинной стороны канавки
2-я длина стороны Q219 (значение параллельно
вспомогательной оси плоскости обработки):
введите ширину канавки; если заданное значение
ширины канавки равно диаметру инструмента,
ЧПУ выполняет только черновую обработку
(фрезерование продольного паза)
Осторожно, опасность столкновения!
При помощи машинного параметра displayDepthErr
Вы определяете, должна ли система ЧПУ выдавать
сообщение об ошибке при вводе положительного
значения для глубины.
Учтите, что при вводе положительного значения
параметра "Глубина" система автоматически меняет
знак координат предварительного позиционирования.
Инструмент перемещается по оси инструмента на
ускоренном ходу на безопасное расстояние под
поверхность заготовки!
X
Z
Q200
Q201
Q207
Q202
Q203
Q204
X
Y
Q21
9
Q218
Q217
Q216
Q224
