HEIDENHAIN TNC 620

177

6.5

Движ

ения

по

траект

ории

по

лярные

к

оор

динаты

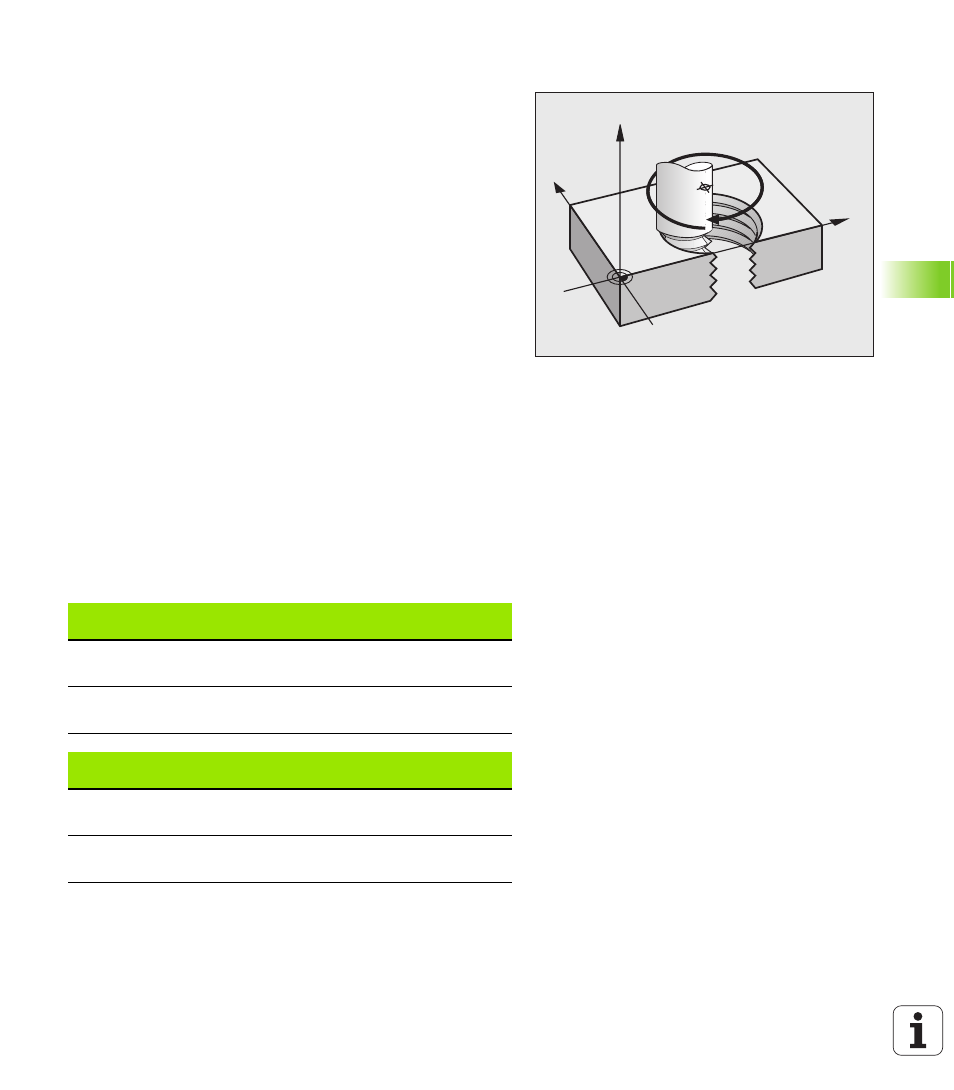

Винтовая линия (спираль)

Винтовая линия возникает из наложения кругового движения на

движение вертикально проходящей прямой. Круговую траекторию

оператор программирует на главной плоскости.

Движения по траектории для винтовой линии можно задавать

только в полярных координатах.

Применение

„

Внешняя и внутрення резьба большого диаметра

„

Смазочные канавки

Расчет винтовой линии
Для программирования требуются инкрементальные данные

суммарного угла, под которым инструмент перемещается по

винтовой линии, и общая высота винтовой линии.

Для расчета в направлении фрезерования снизу вверх действует:

Форма винтовой линии
Таблица показывает взаимосвязь между рабочим направлением,

направлением вращения и поправкой на радиус для

определенных форм траектории.

Y

X

Z

CC

Количество витков n Витки резьбы + переполнение витков в

начале и конце резьбы

Общая высота h

Шаг резьбы P x количество витков n

Инкрементальный

общий угол IPA

Количество витков x 360° + угол для

начала резьбы + угол для переполнения

витков

Начальная

координата Z

Шаг резьбы P x (витки резьбы +

переполнение резьбы в начале резьбы)

Внутренняя

резьба

Направление-

обработки

Направление

вращения

Поправка

нарадиус

правая

левая

Z+

Z+

DR+

DR–

RL

RR

правая

левая

Z–

Z–

DR–

DR+

RR

RL

Внешняя

резьба

правая

левая

Z+

Z+

DR+

DR–

RR

RL

правая

левая

Z–

Z–

DR–

DR+

RL

RR
