ЗЕРКАЛЬНОЕ ОТОБРАЖЕНИЕ (цикл 8)
Система ЧПУ может выполнять обработку на плоскости
обработки с зеркальным отображением.
Действие
Зеркальное отображение активно с момента его определения в
программе. Оно также действует в режиме работы
"Позиционирование с ручным вводом данных". ЧПУ отображает
активные оси зеркального отображения в дополнительной
индикации состояния.
Если симметрично отразить только одну ось, изменится
направление вращения инструмента. Этот принцип не
действует в случае циклов обработки.
Если зеркально отображаются две оси, то направление
вращения сохраняется.

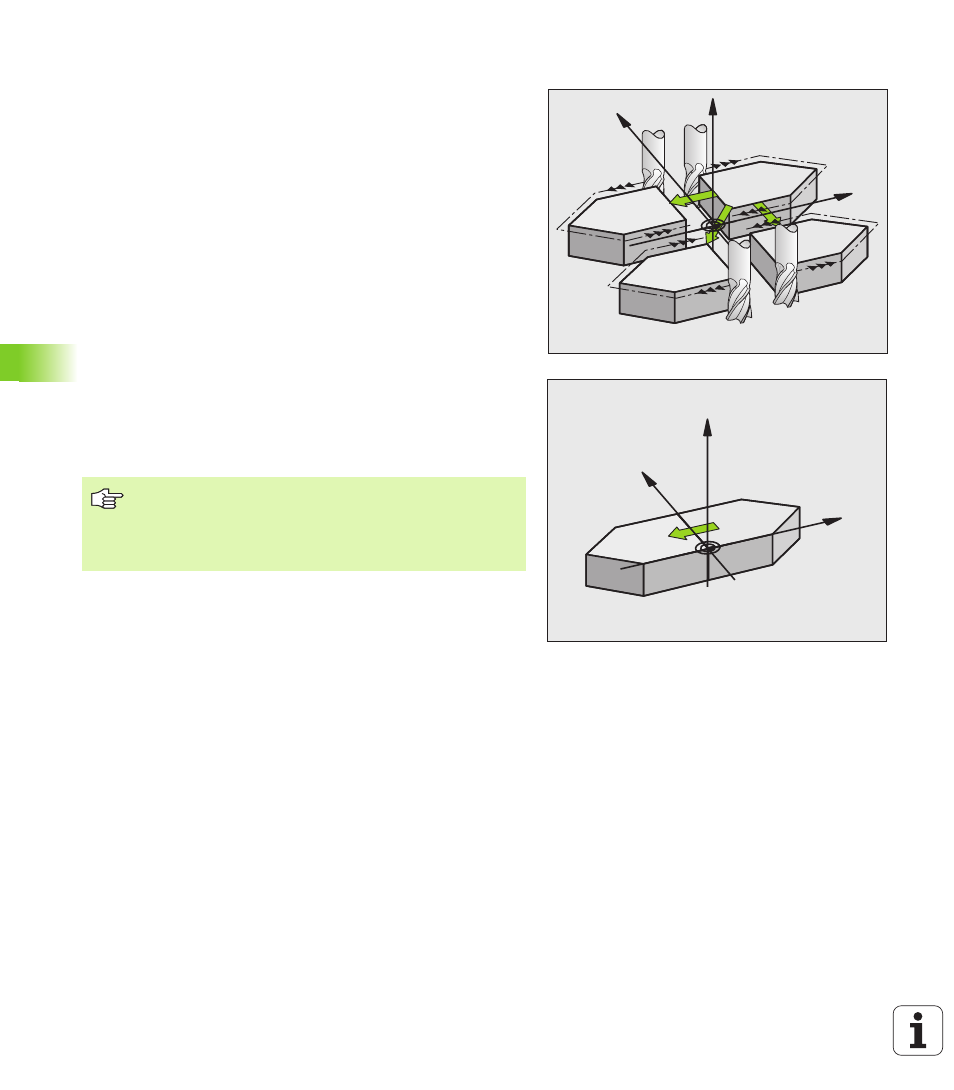

Результат зеркального отображения зависит от положения
нулевой точки:
Нулевая точка лежит на зеркально отображаемом контуре:
элемент зеркально отображается непосредственно в нулевой
точке;
Нулевая точка лежит вне зеркально отображаемого контура:
элемент доплнительно смещается;
Y
X
Z
Y
X
Z
Если зеркально отображается только одна ось,
изменяется направление вращения в циклах
фрезерования с номерами от 200. Исключение: цикл
208, в котором сохраняется определенное в цикле
направление вращения.
