HEIDENHAIN TNC 620
315
8.5 SL-
цик
лы

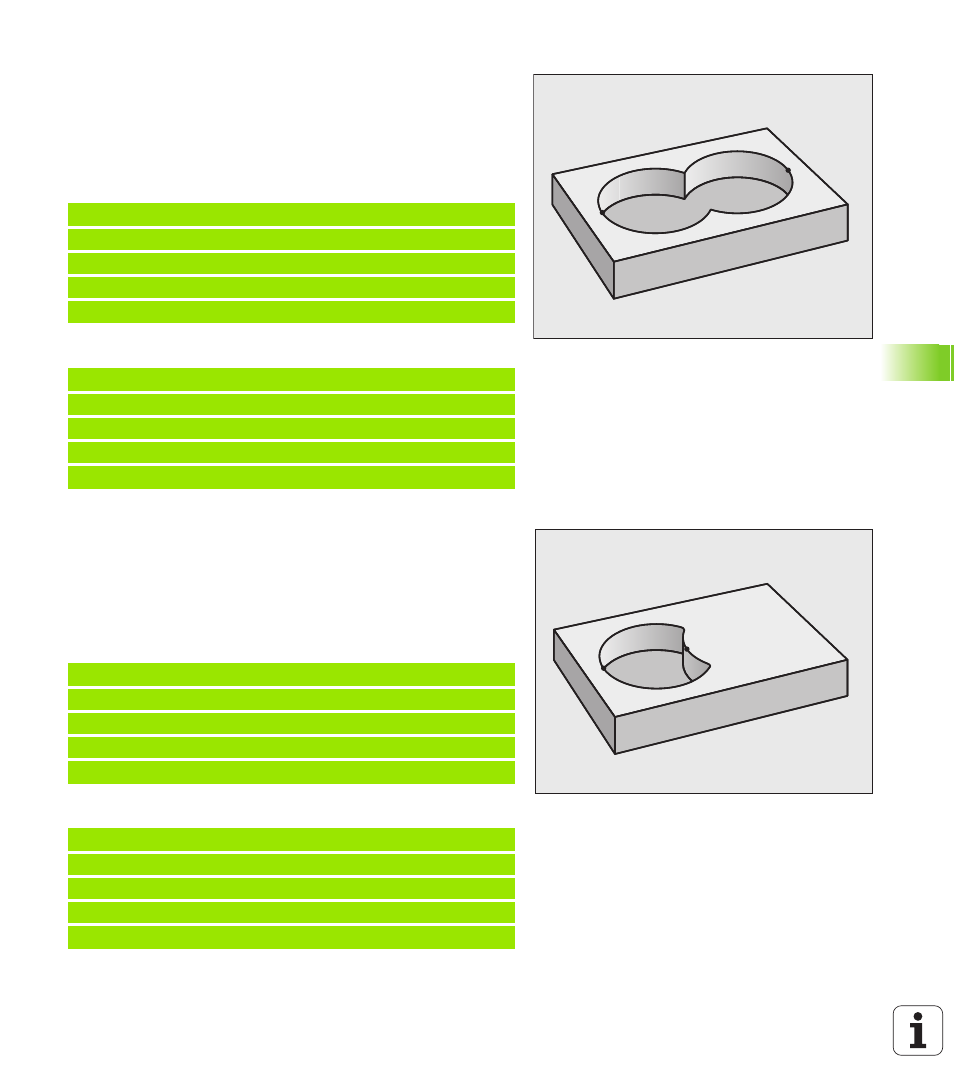

“Суммарная ”-площадь
Должны обрабатываться обе делительные поверхности A и B,
включая поверхность перекрытия:
Поверхности A и B должны быть карманами
Первый карман (в цикле 14) должен начинаться вне пределов
второго
Поверхность A:
Поверхность B:
“Разностная” площадь
Поверхность A должна обрабатываться за исключением
перекрытого поверхностью B участка:
Поверхность A должна быть карманом, а B - островом
A должна начинаться вне пределов B
B должна начинаться в пределах A
Поверхность A:
Поверхность B:
A
B
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
A
B
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
56 LBL 2
57 L X+90 Y+50 RL
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
