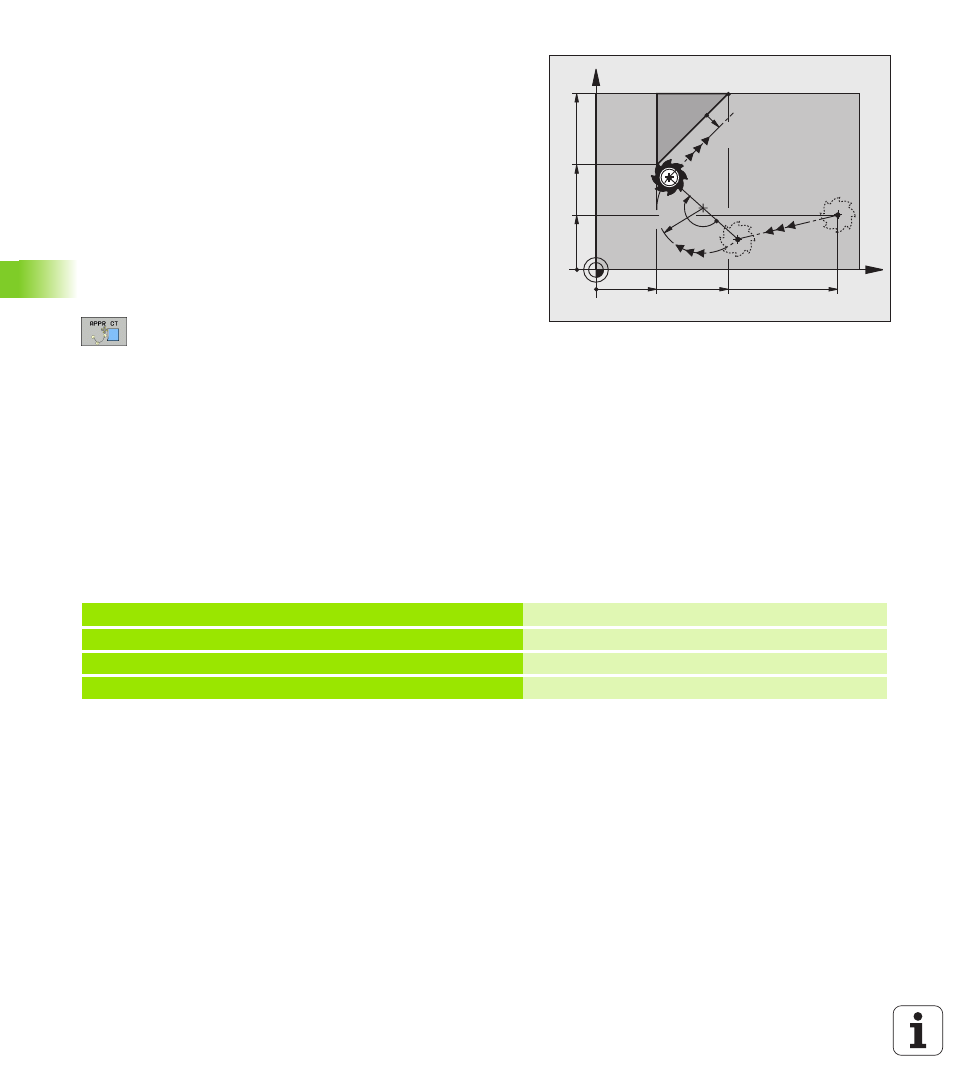

Подвод по касательной дуге вдоль контура:
APPR CT
Система ЧПУ перемещает инструмент по прямой от точки старта
P
S
к вспомогательной точке P
H
. Оттуда она перемещает его по
круговой траектории, плавно переходящей в первый элемент
контура, к первой точке контура P
A
.
Круговая траектория от точки P
H
к P
A
высчитывается на
основании радиуса R и угла центра CCA. Направление круговой
траектории задается исполнением первого элемента контура.
 Произвольная функция траектории: выполните подвод к точке
старта P
S
 Начните диалог при помощи клавиши APPR/DEP и клавиши
Softkey APPR CT:
 Координаты первой точки контура P
A
 Радиус R круговой траектории
„ Подвод к заготовке со стороны, определенной
поправкой на радиус: введите положительное
значение переменной R
„ Подвод к заготовке с одной из ее сторон:
введите отрицательное значение переменной R
 Центральный угол круговой траектории CCA
„ Для CCA должно задаваться только
положительное значение
„ Максимальное значение ввода 360°
 Поправка на радиус RR/RL для обработки
Примеры NC-кадров
X
Y
10
20
PA
RR
PS
R0
PH
RR
40 10
CCA=
180°
R10
35
20
7 L X+40 Y+10 RO FMAX M3 P
S
подвод без поправки на радиус
8 APPR CT X+10 Y+20 Z-10 CCA180 R+10 RR F100 P
A
с поправкой на радиус RR, радиус R=10
9 L X+20 Y+35 Конечная точка первого элемента контура
10 L ... Следующий элемент контура
