6 Программирование: программирование контуров
6.5
Движ
ения
по
траект
ории
–
по
лярные
к
оор
динаты

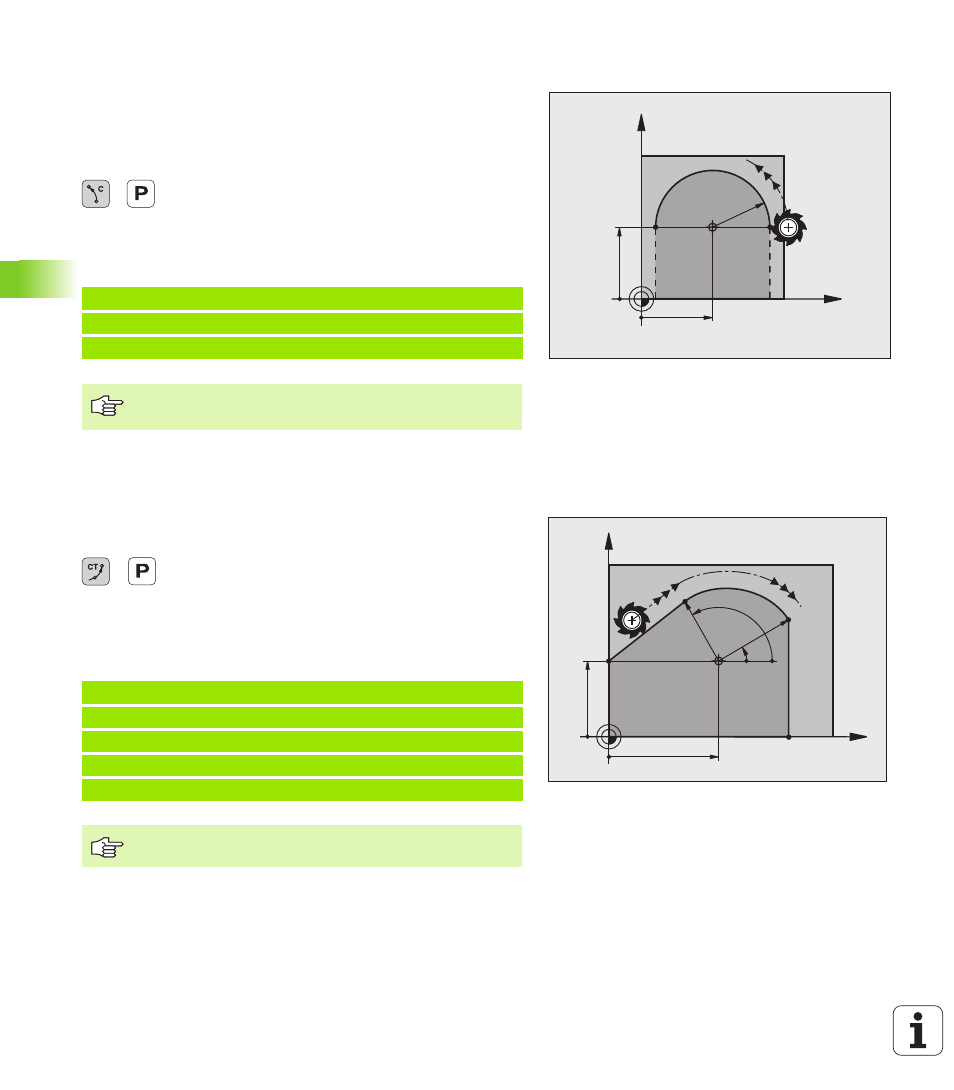

Круговая траектория СР с центром СС
Радиус в полярных координатах PR является одновременно
радиусом дуги окружности. PR задается через значение
расстояния между точкой старта и полюсом CC. Последняя
позиция инструмента, заданная перед CP-кадром, является
точкой старта круговой траектории.
Полярные координаты-угол PA: угловое
положение конечной точки круговой траектории
между –99999,9999° и +99999,9999°
Направление вращения DR
Примеры NC-кадров
Круговая траектория СТР с плавным
примыканием
Инструмент перемещается по круговой траектории, плавно
примыкающей к предыдущему элементу контура.
Полярные координаты-радиус PR: расстояние
от конечной точки круговой траектории до полюса
Pol CC
Полярные координаты-угол PA: угловое
положение конечной точки круговой траектории
Примеры NC-кадров
X
Y
25
25
R20
CC
18 CC X+25 Y+25
19 LP PR+20 PA+0 RR F250 M3
20 CP PA+180 DR+
При инкрементальных координатах введите тот же
самый знак числа для DR и PA
X
Y
40
35
CC
30°
120°
R30
R25
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
Полюс CC не является центром окружности контура!
