8 Программирование: циклы
8.5 SL-
цик
лы
ПРЕДВАРИТЕЛЬНОЕ СВЕРЛЕНИЕ (цикл 21,
опция ПО Advanced programming features)
Последовательность действий цикла
1 Инструмент сверлит с заданной скоростью подачи F от
текущей позиции до первой глубины врезания
2 Затем система ЧПУ возвращает инструмент на ускоренном
ходу FMAX и снова перемещает на первую глубину врезания,
уменьшенную на значение расстояния опережения t
3 ЧПУ самостоятельно задает расстояние опережения:
Глубина сверления до 30 мм: t = 0,6 мм
Глубина сверления более 30 мм: t = глубина сверления/50
Максимальное расстояние опережения: 7 мм
4 Затем инструмент сверлит с заданной подачей F на значение
следующей глубины врезания
5 ЧПУ повторяет эту операцию (с 1 до 4 шагов) до тех пор, пока
не будет достигнута заданная глубина сверления
6 На дне высверленного отверстия ЧПУ, после выдержки для
выхода из материала, возвращает инструмент с FMAX на
стартовую позицию
Применение

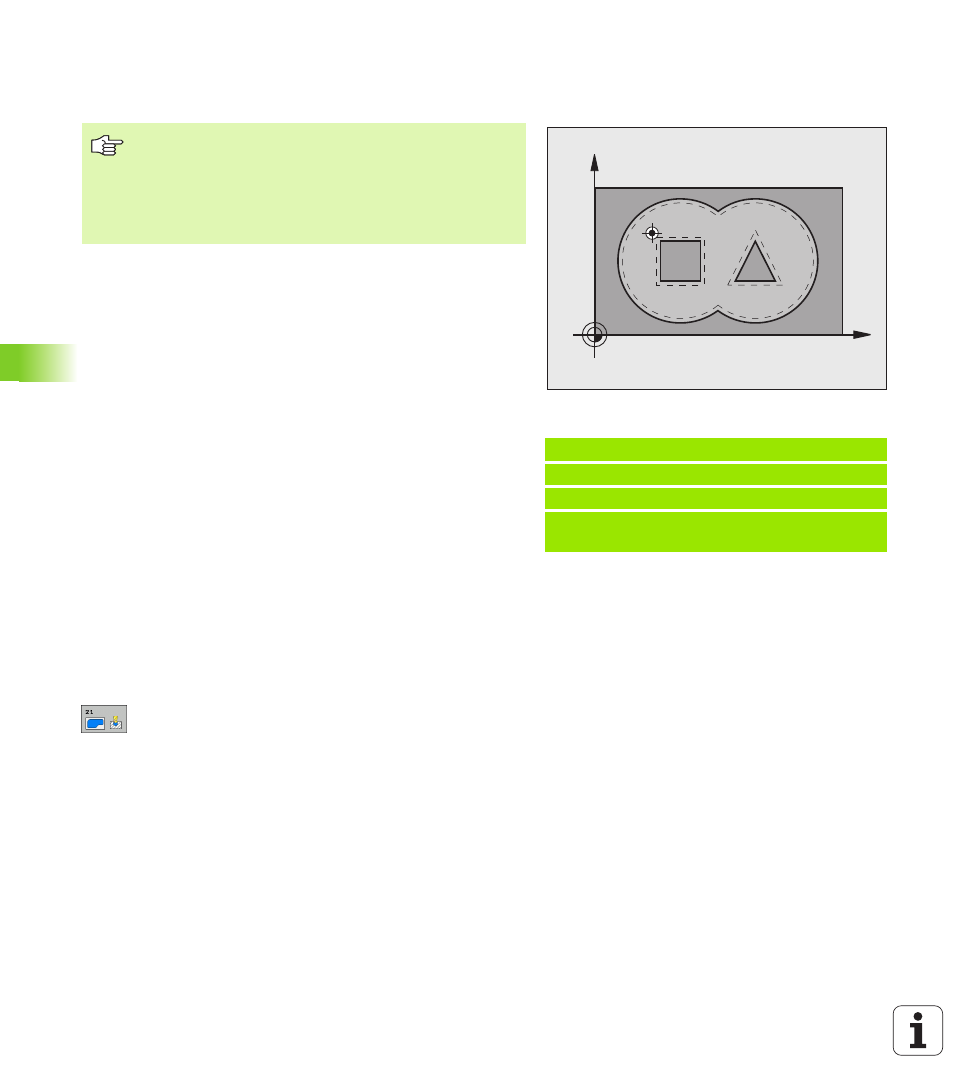

Цикл 21 ПРЕДВАРИТЕЛЬНОЕ СВЕРЛЕНИЕ учитывает для точек
врезания припуск на чистовую обработку боковой поверхности и
обработку на глубине, а также радиус инструмента чистовой
обработки . Точки врезания являются точками старта для
протяжки.
Глубина врезания Q10 (в инкрементах): размер,
на который инструмент каждый раз врезается
(знак числа при отрицательном направлении
обработки “–”)
Подача на врезание Q11: подача при сверлении в
мм/мин
Номер инструмента чистовой обработки Q13:
номер инструмента для инструмента чистовой
обработки
Пример: NC-кадры
58 CYCL DEF 21 ПРЕДВ. СВЕРЛЕНИЕ
Q10=+5
;ГЛУБИНА ВРЕЗАНИЯ
Q11=100 ;ПОДАЧА ВРЕЗАНИЯ
Q13=1
;ИНСТР. ДЛЯ ЧИСТОВОЙ
ОБР.
X
Y
Система ЧПУ не учитывает заданное в TOOL CALL-
кадре дельта-значение DR для расчета точек врезания
в материал.
В узких местах ЧПУ не сможет выполнить
предварительное сверление с помощью инструмента,
диаметр которого больше чернового инструмента.
