8 Программирование: циклы
8.4
Цик
лы
для
выпо
лнения
гр
упп
от
в
ер
ст
и
й

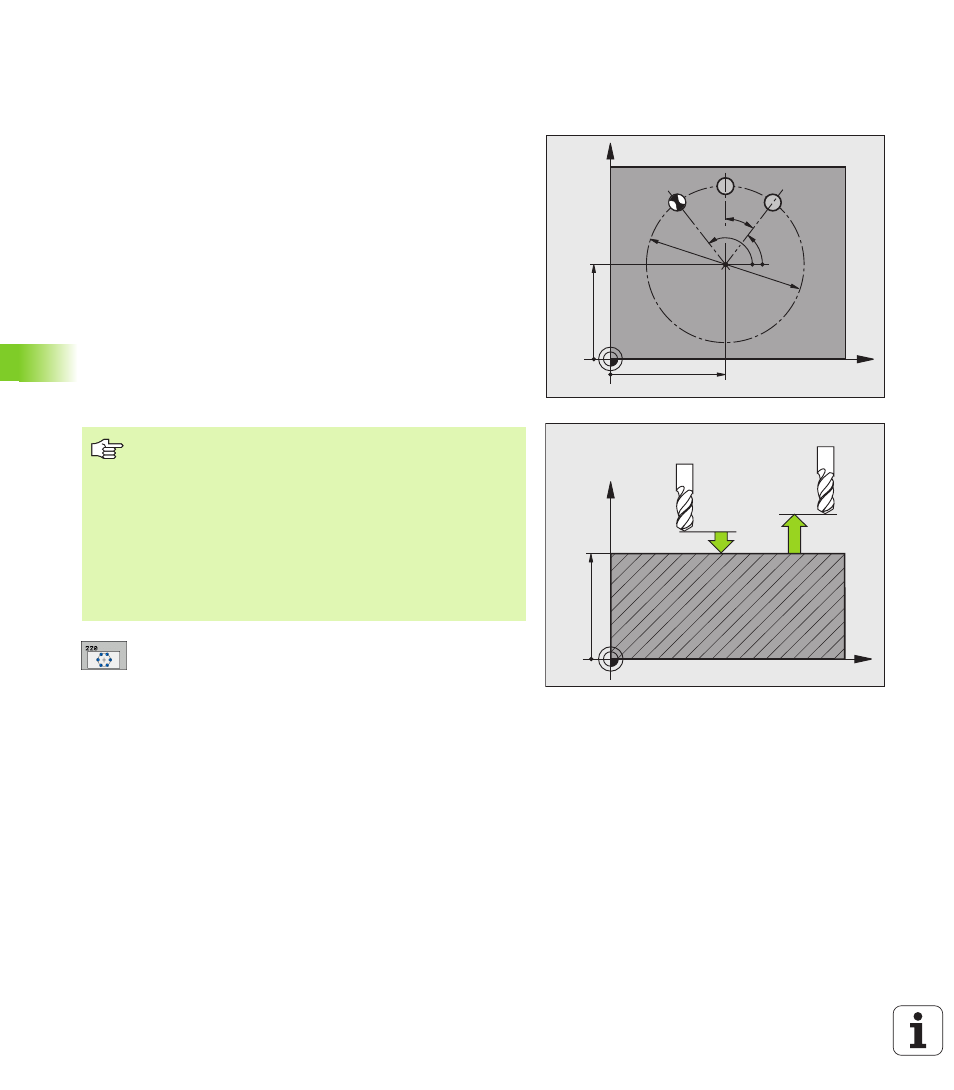

ГРУППА ОТВЕРСТИЙ НА ОКРУЖНОСТИ
(цикл 220, опция ПО Advanced programming
features)
1 Система ЧПУ позиционирует инструмент на ускоренном ходу
с текущей позиции к точке старта первой обработки.
Последовательность:
2. подвод на 2-е безопасное расстояние (ось шпинделя)
подвод к точке старта на плоскости обработки
перемещение на безопасное расстояние над поверхностью
заготовки (ось шпинделя)
2 С этого положения ЧПУ выполняет цикл обработки, который
был задан в последний раз
3 Затем система ЧПУ позиционирует инструмент по прямой или
круговой траектории в точку старта следующей обработки;
инструмент при этом находится на безопасном расстоянии
(или на 2-м безопасном расстоянии)
4 Эта операция (с 1 по 3 пункт) повторяется до тех пор, пока не
будут выполнена вся обработка
Центр 1-й оси Q216 (абсолютный): центр сегмента
на главной оси плоскости обработки
Центр 2-й оси Q217 (абсолютный): центр сегмента
на вспомогательной оси плоскости обработки
Диаметр сегмента Q244: диаметр сегмента
Угол старта Q245 (абсолютный): угол между
главной осью плоскости обработки и точкой
старта первой обработки на сегменте
Конечный угол Q246 (абсолютный): угол между
главной осью плоскости обработки и точкой
старта последней обработки на сегменте (не
действует для полного круга); значение конечного
угла не должно быть равным углу старта; если
значение конечного угла больше значения угла
старта, обработка выполняется против часовой
стрелки; в противном случае обработка
происходит по часовой стрелке
X
Y
Q217
Q216
Q247
Q245
Q244 Q246
N = Q241
X
Z
Q200
Q203
Q204
Перед программированием обратите внимание на
указанные ниже условия
Цикл 220 является DEF-активным, что означает, что
цикл 220 автоматически вызывает цикл обработки,
заданный в последнюю очередь.
Если один из циклов обработки с номером от 200 до
209, от 212 до 215, и от 261 до 265 и 267 комбинируется
с циклом 220, то активны безопасное расстояние,
поверхность заготовки и 2-е безопасное расстояние из
цикла 220.
