HEIDENHAIN TNC 620
343
8.6
Цик
л
ы
стро
чног
о
фрез
еров
ания
пов
ер
х
но
стей
Точка старта 1-й оси Q225 (абсолютная):
минимальная координата точки фрезеруемой
поверхности на главной оси плоскости обработки
Точка старта 2-й оси Q226 (абсолютная):
минимальная координата точки фрезеруемой
поверхности на вспомогательной оси плоскости
обработки
Точка старта 3-й оси Q227 (абсолютная): высота
на оси шпинделя, на которой выполняется
фрезерование поверхности
1-я длина боковой поверхности Q218 (в
инкрементах): длина фрезеруемой поверхности
на главной оси плоскости обработки,
соотнесенная с точкой старта 1-й оси
2-я длина боковой поверхности Q219 (в
инкрементах): длина фрезеруемой поверхности
на вспомогательной оси плоскости обработки,
соотнесенная с точкой старта 2-й оси
Количество проходов Q240: количество строк, по
ширине которых ЧПУ должна перемещать
инструмент
Подача на врезание Q206: скорость
перемещения инструмента при перемещении с
безопасного расстояния на глубину фрезерования
в мм/мин
Подача фрезерования Q207: скорость
перемещения инструмента при фрезеровании в
мм/мин
Поперечная подача Q209: скорость перемещения
инструмента при перемещении на следующую
строку в мм/мин; если выполняется поперечное
врезание в материал, следует ввести значение
параметра Q209 меньшее, чем параметра Q207;
если выполняется поперечное перемещение вне
материала, то для параметра Q209 допускается
большее значение, чем для параметра Q207.
Безопасное расстояние Q200 (в инкрементах):
расстояние между вершиной инструмента и
глубиной фрезерования для позиционирования в
начале и в конце цикла
Пример: NC-кадры
71 CYCL DEF 230 СТР.ФРЕЗЕРОВАНИЕ
Q225=+10 ;ТОЧКА СТАРТА 1-ОЙ ОСИ
Q226=+12 ;ТОЧКА СТАРТА 2-ОЙ ОСИ
Q227=+2.5 ;ТОЧКА СТАРТА 3-ОЙ ОСИ
Q218=150 ;1-Я ДЛИНА БОК.
ПОВЕРХНОСТИ
Q219=75 ;2-Я ДЛИНА БОК.
ПОВЕРХНОСТИ
Q240=25 ;ЧИСЛО СТРОК
Q206=150 ;ПОДАЧА ВРЕЗАНИЯ
Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
Q209=200 ;ПОПЕРЕЧНАЯ ПОДАЧА
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ

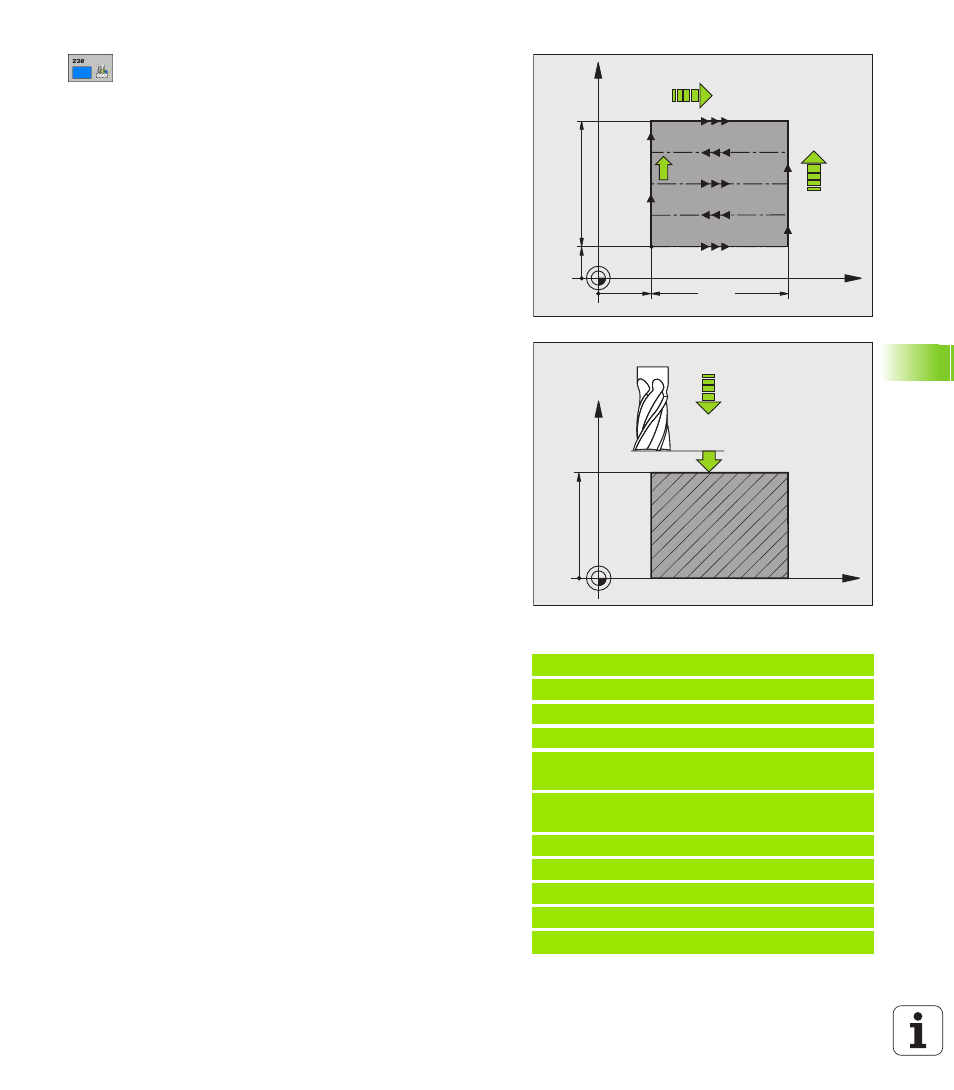

X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
X
Z
Q200
Q227
Q206
