HEIDENHAIN TNC 620
77
4.1
Основные
по
л
о
ж
е
ния
Абсолютные и инкрементальные координаты
заготовки
Абсолютные координаты заготовки
Если координаты какой-либо позиции относятся к нулевой точке
координат (начало), то они обозначаются как абсолютные
координаты. Каждая позиция на заготовке однозначно
определена ее абсолютными координатами.

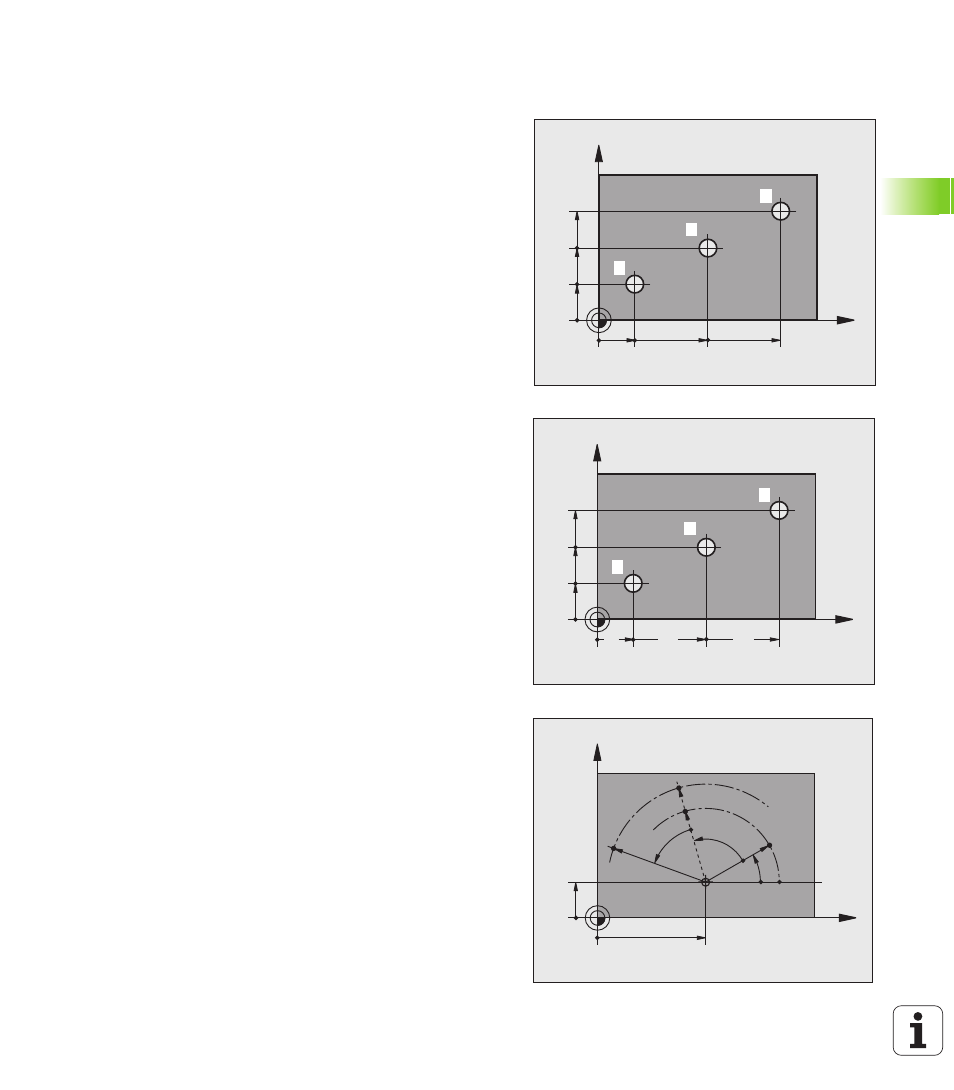

Пример 1: отверстия с абсолютными координатами
Инкрементальные координаты заготовки
Инкрементальные координаты относятся к позиции инструмента,
запрограммированной в последний раз, которая применяется в
качестве относительной (воображаемой) нулевой точки. При этом
инкрементальные координаты при создании программы задают
размерные данные между последней и следующей за ней
заданной позицией, относительно которой должен перемещаться
инструмент. Поэтому, он также называется составным размером.
Инкрементный размер обозначается с помощью “I” перед
обозначением оси.
Пример 2: отверстия с инкрементальными координатами
Абсолютные координаты отверстия
4
X = 10 мм
Y = 10 мм
Абсолютные и инкрементальные полярные координаты
Абсолютные координаты всегда относятся к полюсу и базовой оси
угла.
Инкрементаьные координаты всегда относятся к
запрограммированной в последний раз позиции инструмента.
X
Y
2
1
3
10
30
50
10
20
30
Отверстие
1
Отверстие
2
Отверстие
3
X = 10 мм
X = 30 мм
X = 50 мм
Y = 10 мм
Y = 20 мм
Y = 30 мм
X
Y
20
10
10
20
10
10
5
4
6
Отверстие
5
, относительно
4
Отверстие
6
, относительно
5
X = 20 мм
X = 20 мм
Y = 10 мм
Y = 10 мм
X
Y
0°
30
10
CC
PR
PA
+IPA
PR
PR
+IPA
+IPR
