8 Программирование: циклы
8.2
Цик
л
ы
св
ер
л
ения
, нарез
ания
резьбы
ме
тчик
о
м
и
резьбофрез
еров
ания

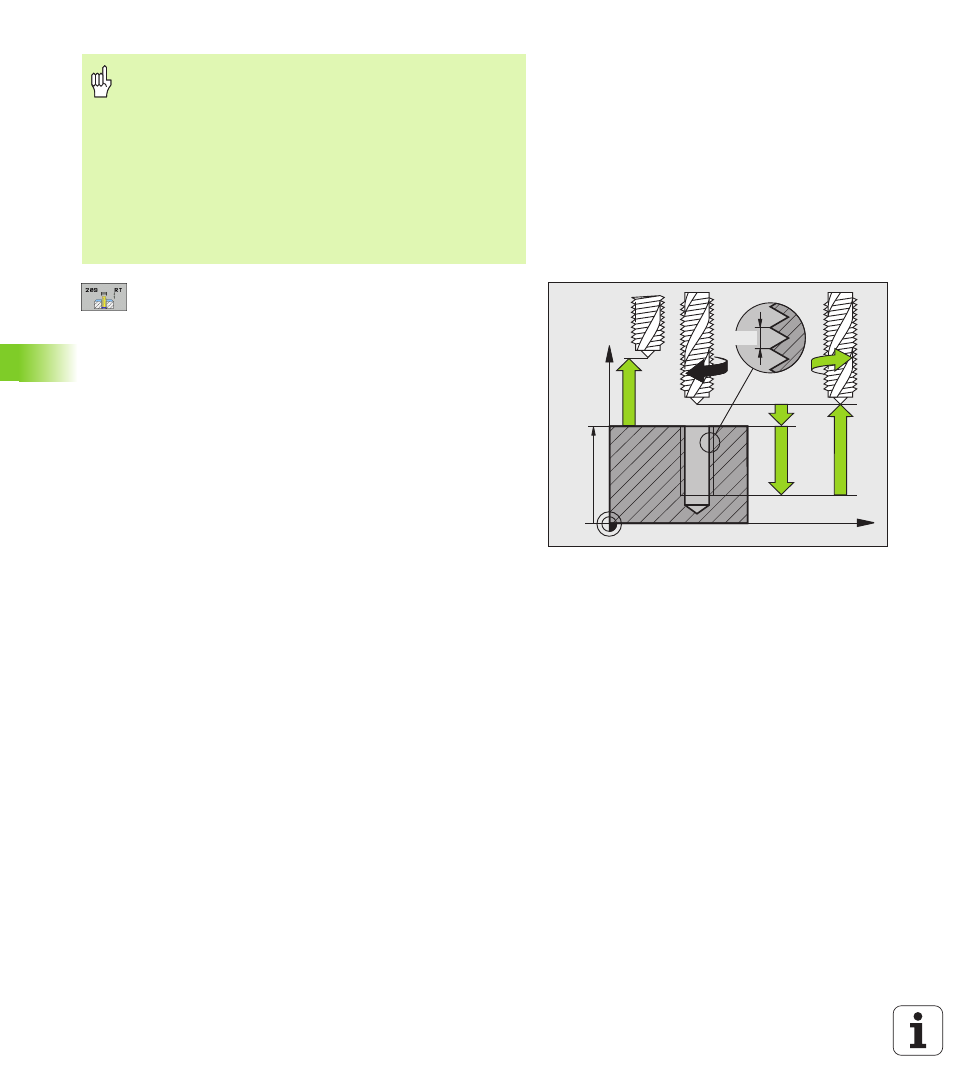

Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента (позиции
старта) до поверхность заготовки
Глубина сверления Q201 (в инкрементах):
расстояние от поверхности заготовки до конца
резьбы
Шаг резьбы Q239
Шаг резьбы. Правое или левое направление
резьбы определяется знаками +/-:
+= правая резьба
–= левая резьба
Коорд. поверхность заготовки Q203
(абсолютная): координата поверхности заготовки
2-е безопасное расстояние Q204 (в
инкрементах): координата оси шпинделя, в
которой столкновение инструмента и заготовки
(зажимного приспособления) невозможно
Глубина сверления до ломки стружки Q257 (в
инкрементах): врезание, после которого ЧПУ
производит ломку стружки.
При помощи машинного параметра displayDepthErr
Вы определяете, должна ли система ЧПУ выдавать
сообщение об ошибке при вводе положительного
значения для глубины.
Осторожно, опасность столкновения!
Учтите, что при вводе положительного значения
параметра "Глубина" система автоматически меняет
знак координат предварительного позиционирования.
Инструмент перемещается по оси инструмента на
ускоренном ходу на безопасное расстояние под
поверхность заготовки!
Z
X
Q203
Q204
Q200
Q201
Q239
