6 Программирование: программирование контуров
6.3
Вх
од
в
ко
н
тур
и
вых
о
д
из
нег
о
6.3 Вход в контур и выход из
него

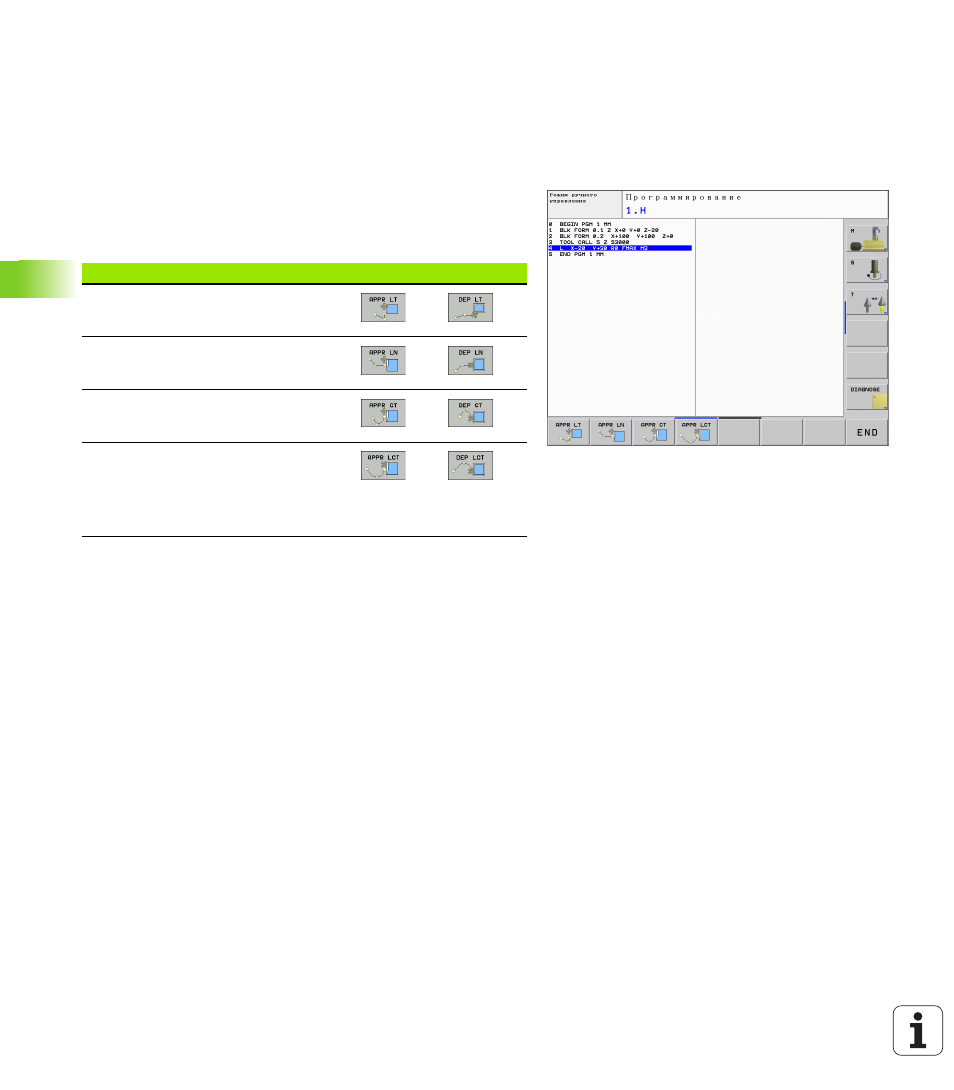

Обзор: формы траектории для входа в контур
и выхода из него
Функции APPR (англ. approach = подвод) и DEP (англ. departure =
вывод) активируются при помощи клавиши APPR/DEP. Затем
можно выбрать следующие формы траектории, используя
перепрограммируемые клавиши:
Вход в спираль и выход из нее
При входе в спираль и выходе из нее инструмент перемещается
по траектории, образующей винтовую линию, и, таким образом,
завершает контур по касательной к окружности. Для этого следует
использовать функцию APPR CT или DEP CT.
Описание
Вход
Выход
Прямая, касательная к окружности
Прямая перпендикулярно точке
контура
Круговая траектория с переходом в
прямую по касательной
Круговая траектория с переходом в
прямую по касательной, подход и
отвод к вспомогательной точке вне
контура на участке прямой,
касательной к окружности
