РАЗВЁРТЫВАНИЕ (цикл 201, опция ПО
Advanced programming features)

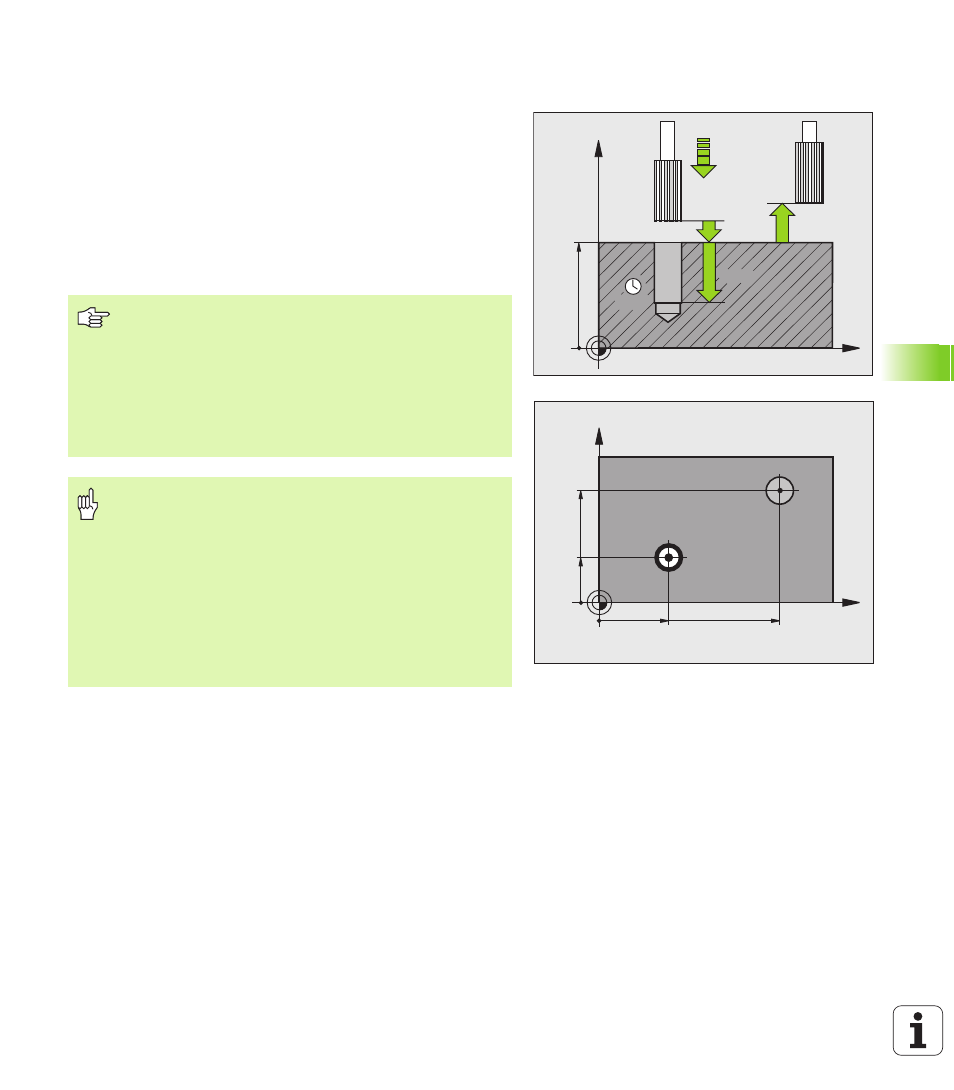

1 Система ЧПУ позиционирует инструмент по оси шпинделя на
ускоренном ходу FMAX на заданное безопасное расстояние
над поверхностью заготовки
2 Инструмент выполняет развертывание с заданной подачей F
до запрограммированной глубины
3 Инструмент задерживается на дне просверленного отверстия,
если это было задано
4 Затем система ЧПУ возвращает инструмент со подачей F на
безопасное расстояние и, если было задано, перемещает
оттуда со подачей FMAX на 2-е безопасное расстояние
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
30
X
Y
20
80
50
Учитывайте перед программированием
Программируйте кадр позиционирования в точке
старта (центр высверленного отверстия) плоскости
обработки с поправкой на радиус R0.
Знак (+/-) перед значением параметра цикла "Глубина"
определяет направление обработки. Если для
глубины задается значение, равное нулю, система
ЧПУ не выполняет цикл.
При помощи машинного параметра displayDepthErr
Вы определяете, должна ли система ЧПУ выдавать
сообщение об ошибке при вводе положительного
значения для глубины.
Осторожно, опасность столкновения!
Учтите, что при вводе положительного значения
параметра "Глубина" система автоматически меняет
знак координат предварительного позиционирования.
Инструмент перемещается по оси инструмента на
ускоренном ходу на безопасное расстояние под
поверхность заготовки!
