8.3
Цик
л
ы
фрез
еров
ания
кар
м
анов
, ца
п
ф
и
канав
о
к

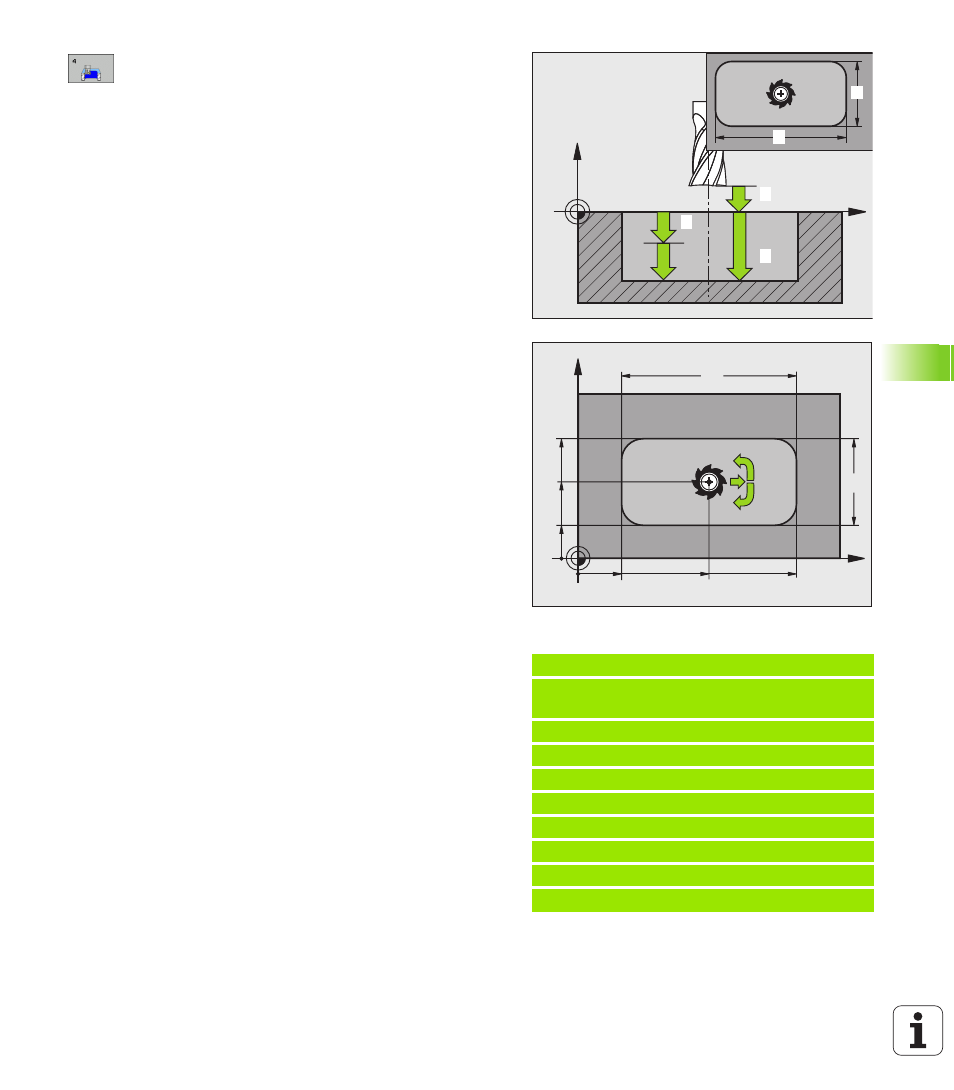

 Безопасное расстояние 1 (в инкрементах):
расстояние от вершины инструмента (позиции
старта) до поверхности заготовки
 Глубина 2 (в инкрементах): расстояние от
поверхности заготовки до дна кармана
 Глубина врезания 3 (в инкрементах): величина,
на которую каждый раз врезается инструмент.
Система ЧПУ производит перемещение на
глубину за один рабочий ход, если:
„ параметры "глубина врезания" и "глубина"
идентичны
„ значение параметра "глубина врезания" больше
значения параметра "глубина"
 Подача на врезание: скорость перемещения
инструмента при врезании
 1-я длина боковой поверхности 4 : длина
кармана, параллельно главной оси плоскости
обработки
 2-я длина боковой поверхности 5 : ширина
кармана
 Скорость подачи F: скорость перемещения
инструмента на плоскости обработки
 Вращение по часовой стрелке
DR +: попутное фрезерование при M3
DR –: встречное фрезерование при M3
 Радиус закругления: радиус для углов кармана.
Для радиуса, равного нулю, радиус скругления
равен радиусу инструмента
Расчеты:
врезание со стороны k = K x R
Пример: NC-кадры
11 L Z+100 R0 FMAX
12 CYCL DEF 4.0 ФРЕЗЕРОВАНИЕ
КАРМАНОВ
13 CYCL DEF 2,1 РАССТ. 2
14 CYCL DEF 4.2 TIEFE -10
15 CYCL DEF 4.3 ВРЕЗ. 4 F80
16 CYCL DEF 4.4 X80
17 CYCL DEF 4.5 Y40
18 CYCL DEF 4.6 F100 DR+ РАДИУС 10
19 L X+60 Y+35 FMAX M3
20 L Z+2 FMAX M99
X
Z
1
2
3
4
5
X
Y
DR+
40
80
55
35
15
100 60 20
DR–
K: коэффициент перекрывания определен в параметре станка
PocketOverlap
R: радиус фрезы
