162
6 Программирование: программирование контуров
6.4
Движ
ения
по
траект
о
рии
–
пр
ям
о
уг
о
льные
к
оор
динаты

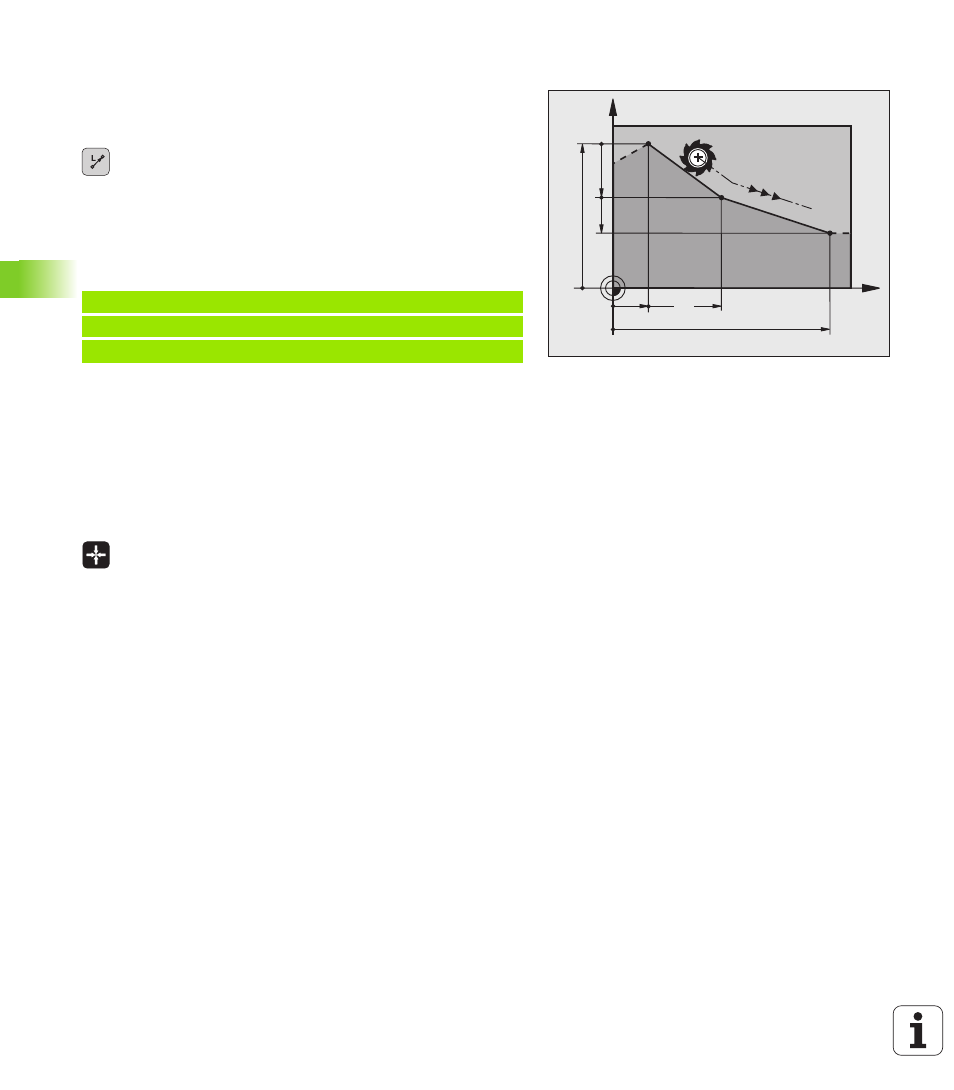

Прямая L
Система ЧПУ перемещает инструмент по прямой от его текущей
позиции к конечной точке прямой. Точка старта является
конечной точкой предыдущего кадра.
Координаты конечной точки прямой, если
необходимо
Поправка на радиус RL/RR/R0
Подача F
Дополнительная функция M
Примеры NC-кадров
Ввод фактической позиции
Кадр прямой (L-кадр) можно также формировать при помощи
клавиши „ПРИСВОЕНИЕ ФАКТИЧЕСКОЙ ПОЗИЦИИ”:
В ручном режиме работы следует переместить инструмент на
позицию, которую Вы хотите ему присвоить
Переключите индикацию дисплея в режим программирования
Выберите кадр программы, за которым должен быть вставлен
L-кадр
Нажмите клавишу „ВВОД ФАКТИЧЕСКОЙ
ПОЗИЦИИ“: ЧПУ сформирует L-кадр с
координатами фактической позиции
X
Y
60
15
40
10
10
20
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
