HEIDENHAIN TNC 620
361
8.7
Цик
лы
преобра
зов
ания
к
оор
динат

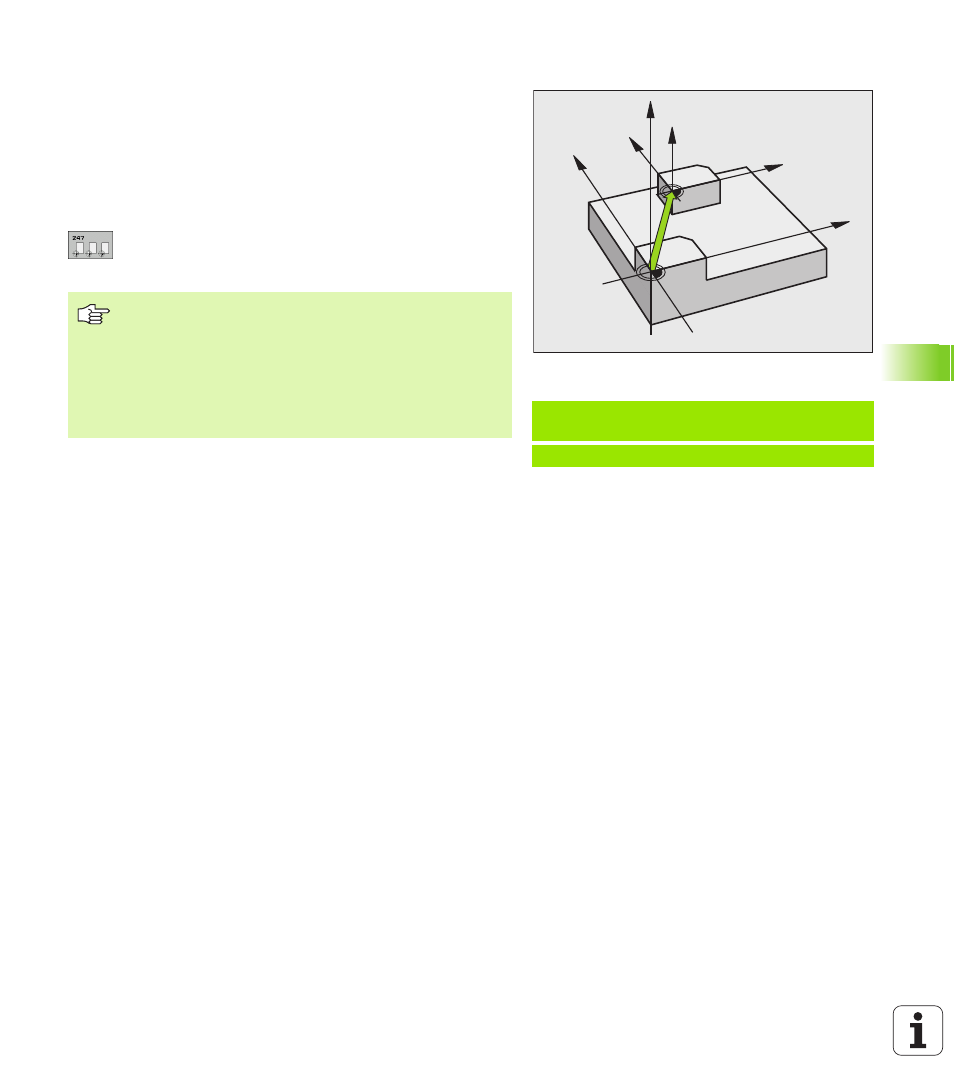

НАЗНАЧЕНИЕ ТОЧКИ ПРИВЯЗКИ (цикл 247)
С помощью цикла НАЗНАЧЕНИЕ ТОЧКИ ПРИВЯЗКИ можно
активировать предустановку, определенную в таблице
предустановок, в качестве новой опорной точки.
Действие
После определения цикла НАЗНАЧЕНИЕ ТОЧКИ ПРИВЯЗКИ все
введенные координаты и смещения нулевых точек (абсолютные и
инкрементальные) относятся к новой предустановке.
Номер точки привязки?: укажите номер точки
привязки из таблицы предустановок, которая
должна быть активирована
Индикация состояния
В дополнительной индикации состояния (ПОКАЗАТЬ ИНД.
СОСТ.) система ЧПУ отображает активный номер предустановки
после диалога Точка привязки.
Пример: NC-кадры
13 CYCL DEF 247 НАЗНАЧЕНИЕ ТОЧКИ
ПРИВЯЗКИ
Q339=4
;НОМЕР ТОЧКИ ПРИВЯЗКИ
Z
Z
X
X
Y
Y
При активировании точки привязки из таблицы
предустановок ЧПУ отменяет активное смещение
нулевой точки.
Если оператор активирует номер предустановки 0
(строка 0), ему следует активировать последнюю точку
привязки, заданную в ручном режиме работы.
В режиме работы PGM-тест цикл 247 не действует.
