5.4 Трехмерная коррекция
инструмента (опция ПО 2)
Введение

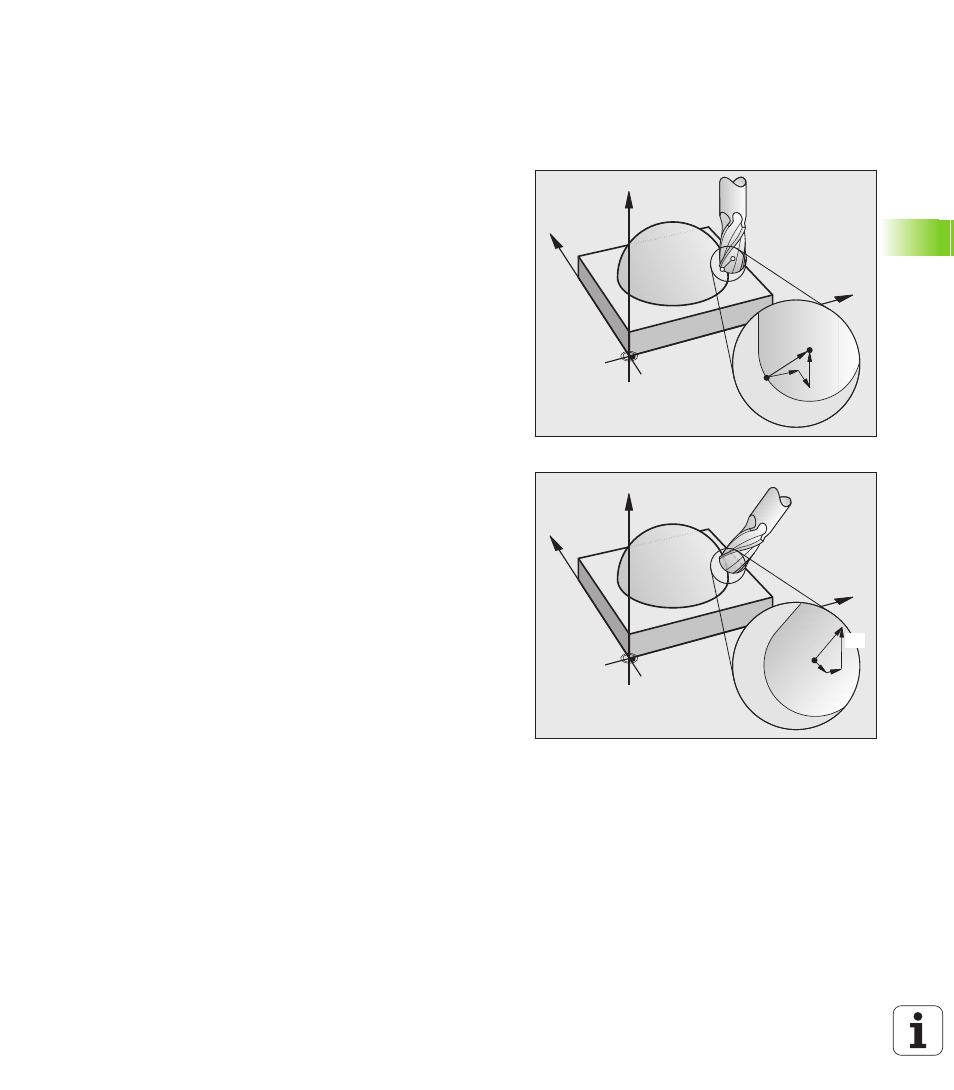

Система ЧПУ может выполнить трёхмерную коррекцию
инструмента для кадров с отрезками прямых. Кроме координат
X,Y и Z конечной точки прямой, должны эти кадры содержать
компоненты NX, NY и NZ вектора нормали поверхности (смотри
рисунок и объяснение дальше внизу на этой странице).
Если Вы хотите провести дополнительно к этому ориентацию
инструмента или трёхмерную коррекцию радиуса, эти кадры
должны содержать нормированный вектор с компонентами TX, TY
und TZ, определяющий ориентацию инструмента (смотри
рисунок).
Конечную точку прямой, компоненты нормали поверхности и
компоненты для ориентации инструмента надо расчитывать,
используя CAM-систему.
Возможности внедрения
Применение инструментов с размерами, не совподающими с
расчитанными CAM-системой (3D-коррекция без определения
ориентации инструмента)
Face Milling: коррекция геометрии фрезы в направлении
нормали поверхности (3D-коррекция с и без определения
ориентации инструмента). Снятие стружки осуществляется в
первую очередь с помощью торцовой стороны инструмента
Peripheral Milling: коррекция радиуса фрезы вертикально к
направлению движения и вертикально к направлению
инструмента (3D-коррекция радиуса с определением
ориентации инструмента). Снятие стружки осуществляется в
первую очередь с помощью боковой поверхности инструмента
Z
Y
X
P
T
NZ
P
NX
NY
Z
Y
X
TX
TY
TZ
