HEIDENHAIN TNC 620
165
6.4
Движ
ения
по
траект
о
рии
–
пр
ям
о
уг
о
льные
к
оор
динаты

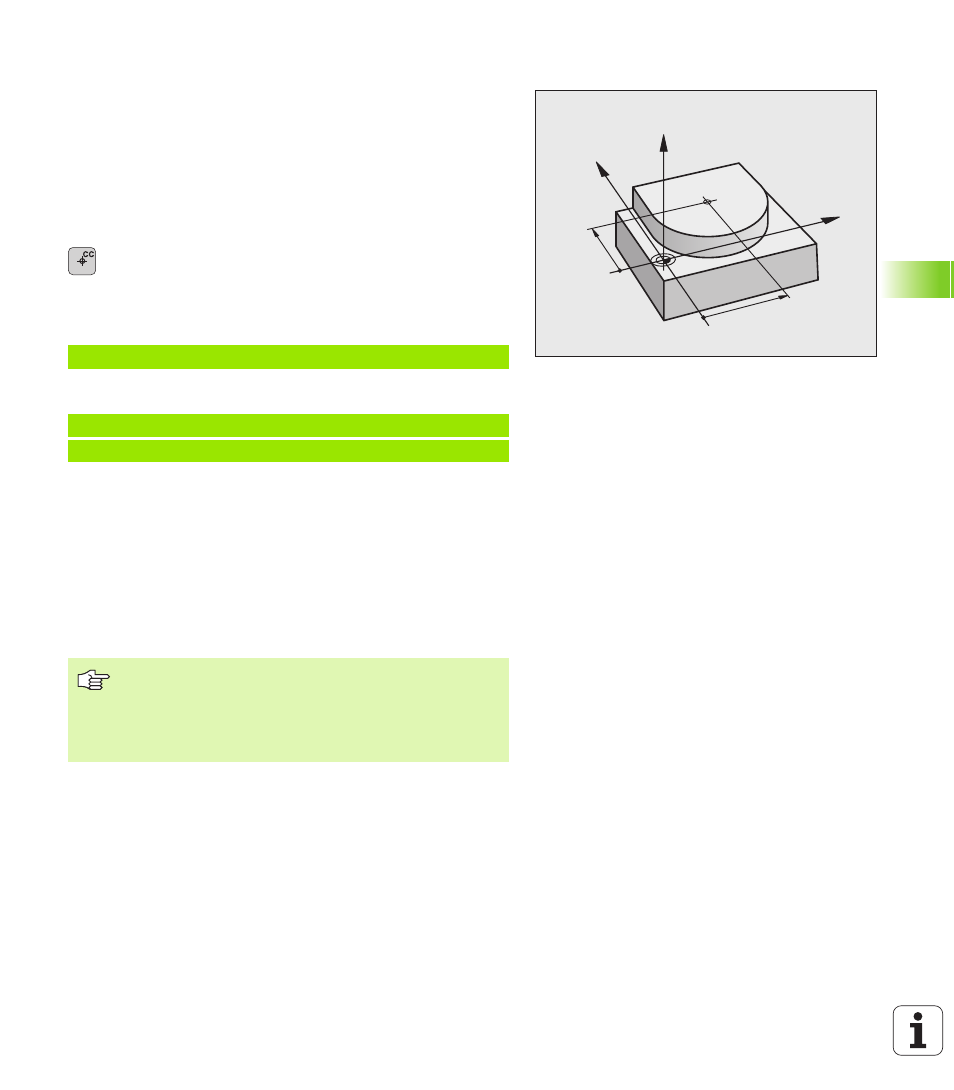

Центр окружности CC
Установите центр окружности для круговых траекторий, заданных
при помощи клавиши C (круговая траектория C). Для этого
следует ввести декартовы координаты центра окружности на
плоскости обработки или
назначить позицию, запрограммированную в последний раз,
или
назначить координаты при помощи клавиши „ПРИСВОЕНИЕ
ФАКТИЧЕСКОЙ ПОЗИЦИИ”
Координаты CC: введите координаты центра
окружности или
Для того, чтобы присвоить последнюю
вводившуюся позицию: не вводите координаты
Примеры NC-кадров
или
Строки программы 10 и 11 не относятся к иллюстрации.
Срок действия
Координаты центра окружности сохраняются до тех пор, пока не
будет задан новый центр окружности.
Ввод центра окружности CC в инкрементах
Координата центра окружности, введенная в приращениях,
соотносится с позицией инструмента, заданной в последнюю
очередь.
CC
Z
Y
X
X
CC
Y
CC
5 CC X+25 Y+25
10 L X+25 Y+25
11 CC
При помощи CC обозначается позиция центра
окружности: инструмент не перемещается на эту
позицию.
Центр окружности является одновременно полюсом
для полярных координат.
