HEIDENHAIN TNC 620 167
6.4
Движ
ения
по
траект
о
рии
–
пр
ям
о
уг
о
льные
к
оор
динаты
Круговая траектория CR с указанием радиуса
Инструмент перемещается по круговой траектории с радиусом R.
 Координаты конечной точки дуги окружности
 радиус R
Внимание: знак числа определяет величину дуги
окружности !
 Направление вращения DR
Внимание: знак числа определяет вогнутый или
выпуклый изгиб! При необходимости:
 Дополнительная функция M
 Подача F

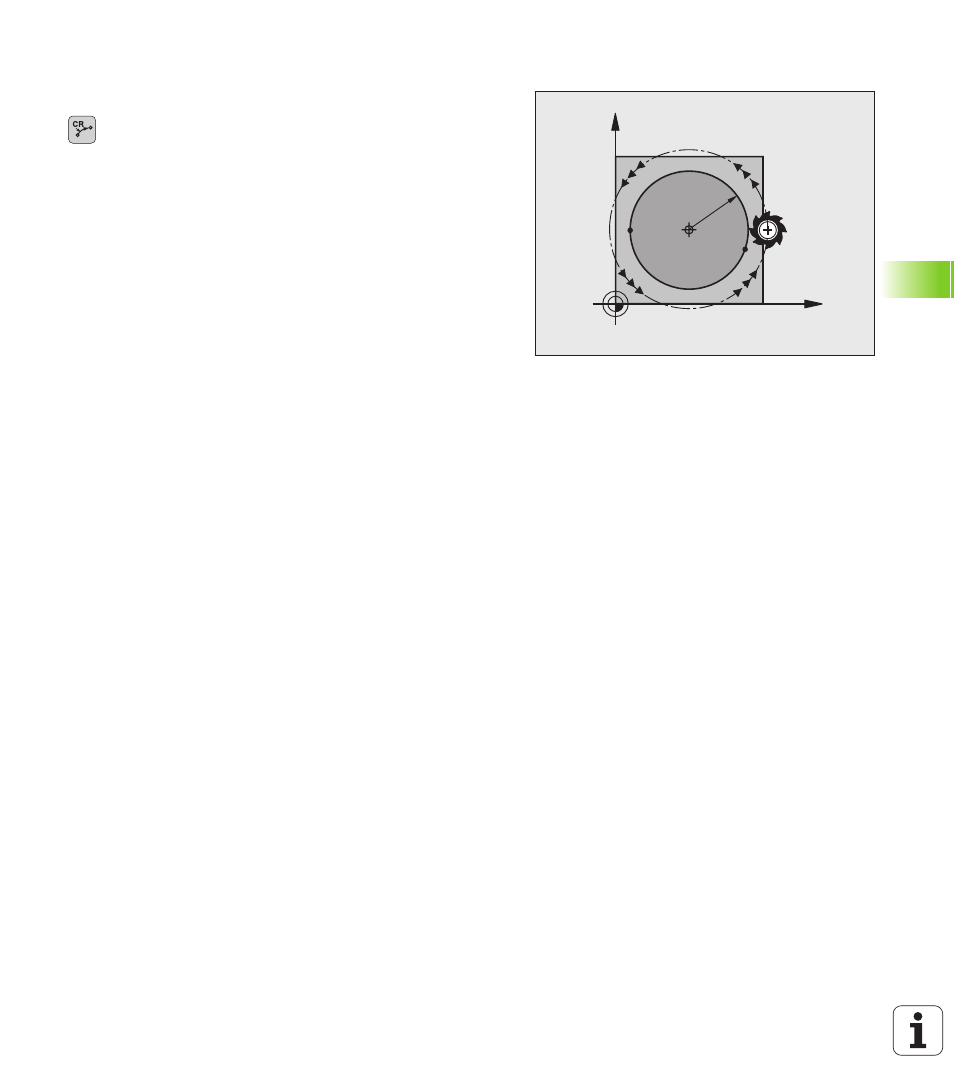

Полный круг
Для круга два CR-кадра программируются друг за другом:
Конечная точка первого полукруга является точкой старта для
второго полукруга. Конечная точка второго полукруга является
точкой старта первого.
X
Y
CC
S1=E
E1=S
R
