8 Программирование: циклы
8.5 SL-
цик
лы

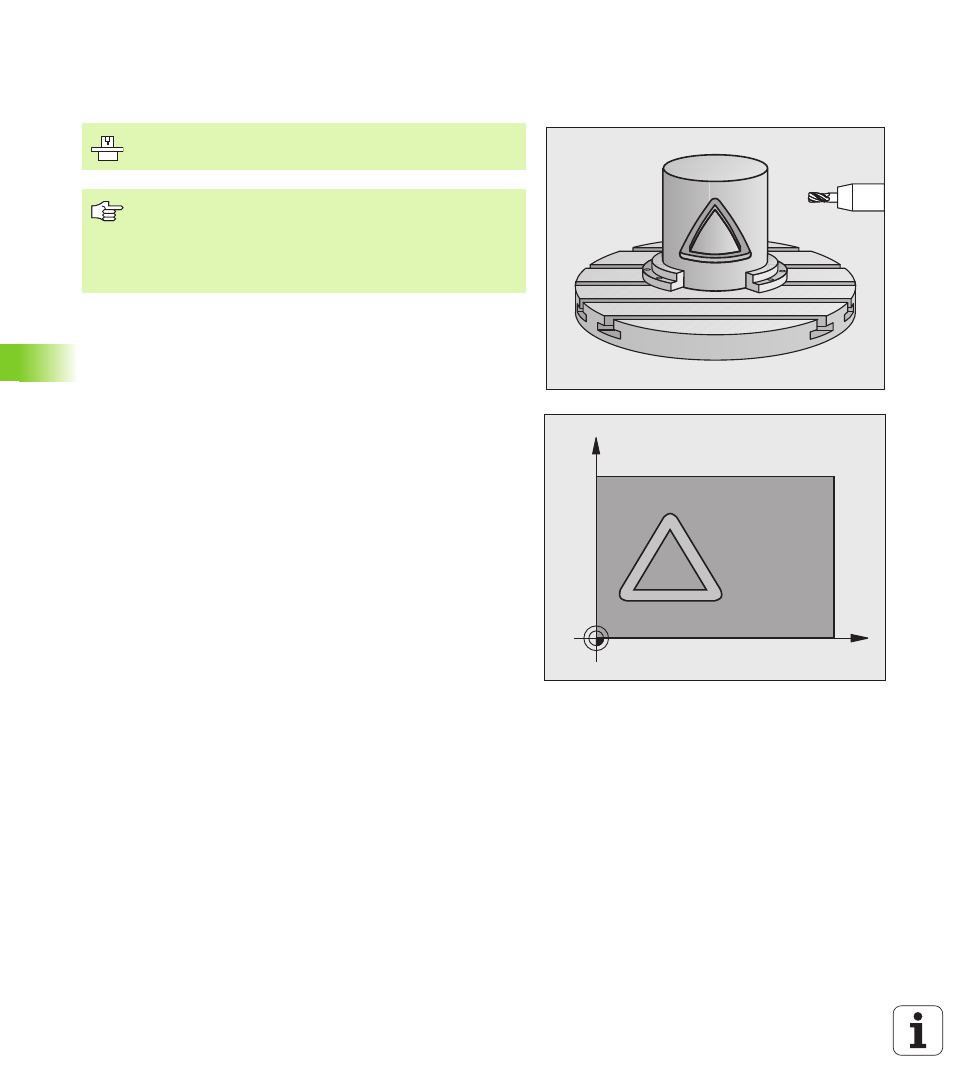

БОКОВАЯ ПОВЕРХНОСТЬ ЦИЛИНДРА
фрезерование канавок (цикл 28, ПО-опция 1)
С помощью этого цикла можно перенести направляющую канавку,
определенную для образующей на боковую поверхность
цилиндра. В отличие от цикла 27, ЧПУ устанавливает инструмент
в этом цикле так, что стенки находятся почти параллельно друг к
другу при активной поправке на радиус. Стенки, находящиеся в
точности параллельно друг к другу, можно получить, если
использовать инструмент той же ширины, что и канавка.
Чем меньше инструмент по отношению к ширине канавки, тем
большие искажения возникают при выполнении круговых
траекторий и наклонных прямых. Чтобы уменьшить до минимума
эти искажения, обусловленные смещением при перемещении,
следует через параметр Q21 определить значение допуска, с
помощью которого ЧПУ выполняет канавку приблизительно той
же величины, что и с помощью инструмента, диаметр которого
соответствует ширине канавки.
Запрограммируйте траекторию центра контура с указанием
поправки на радиус инструмента. Через поправку на радиус
оператор определяет, как ЧПУ будет проделывать канавку -
попутно или встречно.
1 Система ЧПУ позиционирует инструмент над пунктом
врезания
2 На первой глубине врезания инструмент выполняет
фрезерование вдоль стенки канавки с рабочей подачей Q12;
при этом учитывается припуск на чистовую обработку боковой
поверхности
3 В конце контура ЧПУ перемещает инструмент к
противоположной стенке канавки и возвращает его в точку
врезания
4 Шаги со 2 по 3 повторяются до тех пор, пока не будет
достигнута запрограммированная глубина фрезерования Q1
5 Если оператор определил допуск Q21, ЧПУ выполняет
дополнительную обработку для получения максимально
параллельных по отношению друг к другу стенок канавки.
6 Затем инструмент возвращается по оси инструмента на
безопасную высоту
X
Y
Станок и ЧПУ должны быть подготовлены фирмой-
изготовителем к эксплуатации.
Внимательно прочитайте до начала
программирования
Предписанные значения программы для циклов
обработки боковых поверхностей цилиндра (смотри
