166 6 Программирование: программирование контуров
6.4
Движ
ения
по
траект
о
рии
–
пр
ям
о
уг
о
льные
к
оор
динаты

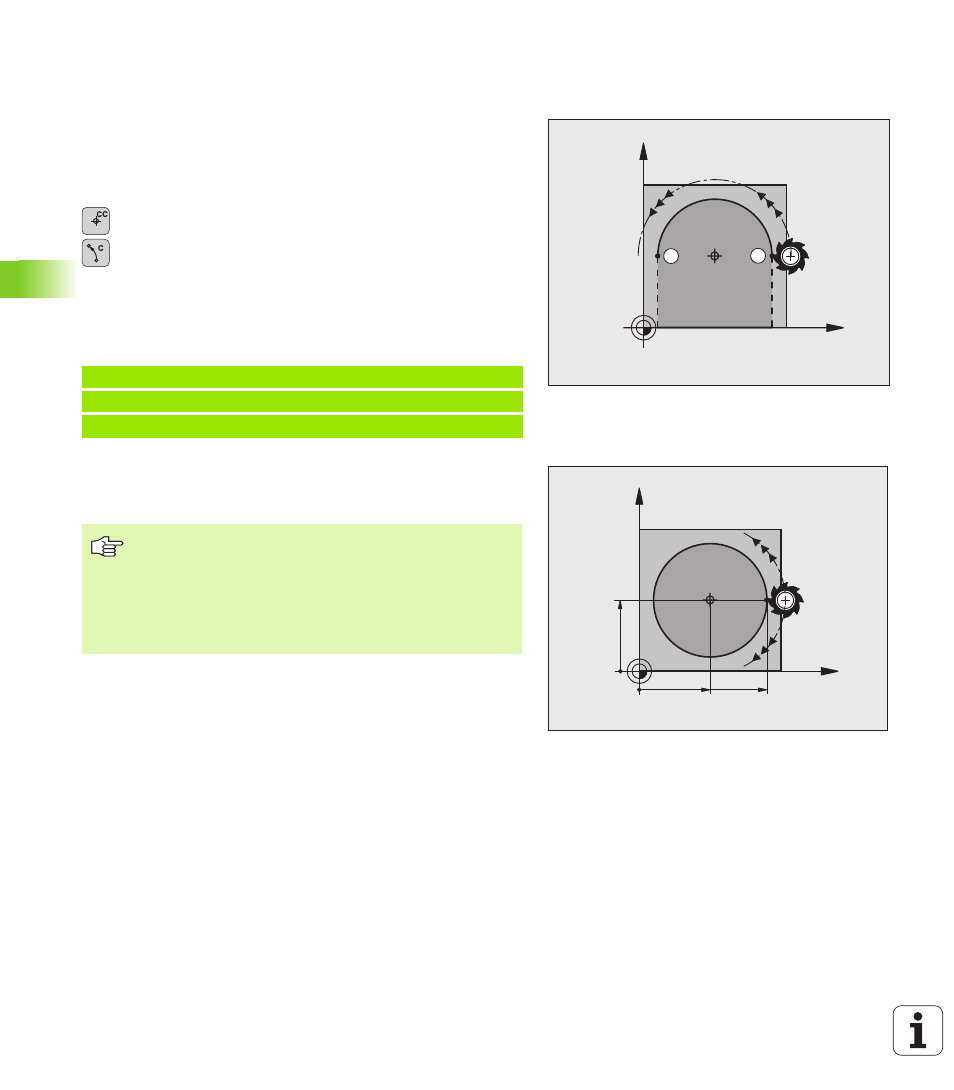

Круговая траектория C с центром
окружности CC
Сначала определите центр окружности CC, до начала
программирования круговой траектории C. Заданная в
последнюю очередь позиция инструмента перед C-кадром
является точкой старта круговой траектории.
 Переместите инструмент в точку старта круговой траектории
 Координаты центра окружности
 Координаты конечной точки дуги окружности
 Направление вращения DR, если требуется:
 Подача F
 Дополнительная функция M
Примеры NC-кадров
Полный круг
Задайте для конечной точки те же координаты, что и для точки
старта.
S E
X
Y
CC
X
Y
25 45
25
CC
DR+
DR–
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
Точка старта и конечная точка движения по
окружности должны лежать на круговой траектории.
Допуск ввода: не более 0,016 мм (выбирается через
параметр станка circleDeviation).
Наименьшая окружность, по которой может
производиться перемещение - 0,0016 мкм.
