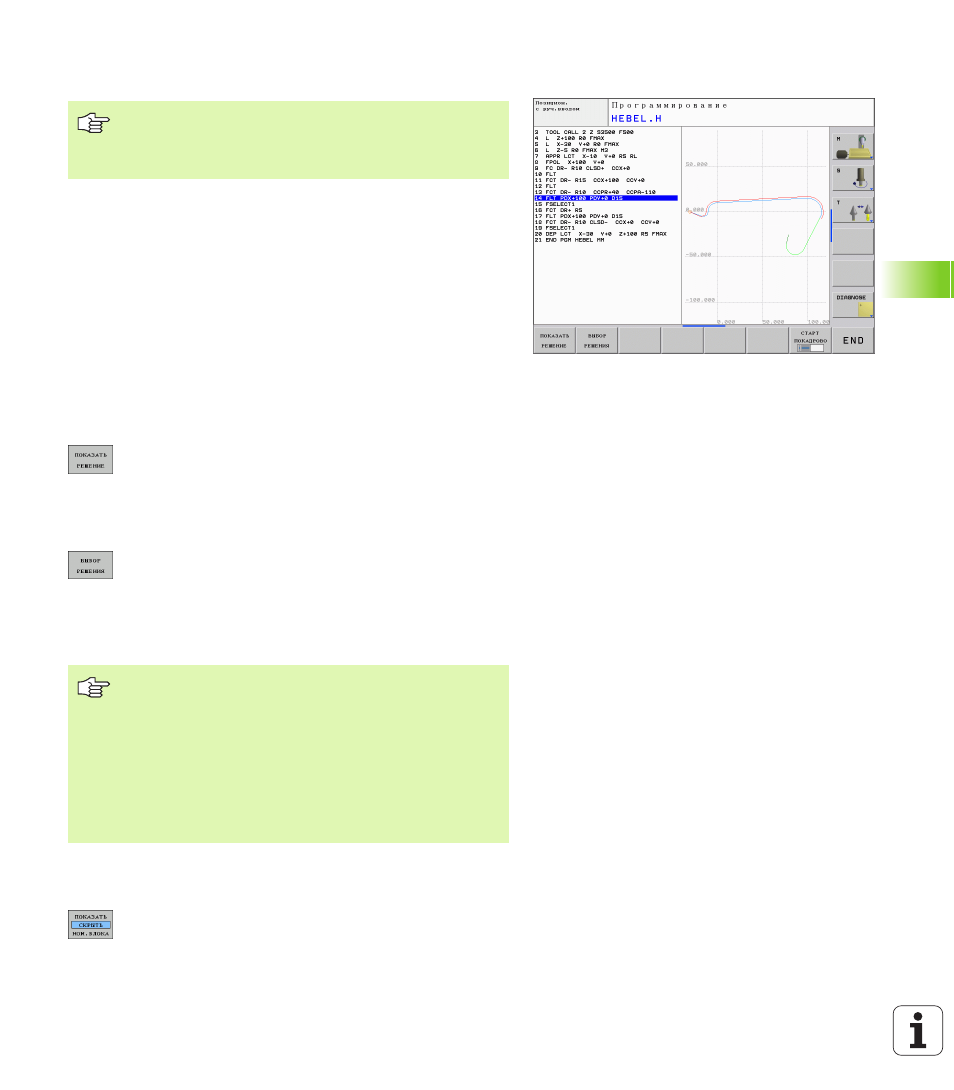

Графика при FK-программировании
Неполные данные о координатах иногда не позволяют ясно
определить контур заготовки. В этом случае ЧПУ показывает
различные варианты решения в окне FK-графики, и оператор
выбирает подходящее. FK-графика отображает контур заготовки
в нескольких цветах:
Если данные допускают несколько вариантов решения и контур
изображается зеленым цветом, то правильный контур
выбирается следующим образом:
 Нажимайте Softkey ПОКАЗАТЬ РЕШЕНИЕ до тех
пор, пока не появится правильное изображение
элемента контура. Используйте функцию
масштабирования (2-я панель Softkey), если
возможные решения не различаются в
стандартном отображении.
 Указанный элемент контура соответствует данным
чертежа: подтвердите выбор при помощи клавиши
Softkey ВЫБОР РЕШЕНИЯ.
Если указанный зеленым цветом контур не должен вводиться в
программу, то следует нажать клавишу Softkey ОКОНЧИТЬ
ВЫБОР, чтобы продолжать FK-диалог.
Индикация номеров кадров в окне графики
Для указания номеров кадров в окне графики:
 Установите клавишу Softkey ВЫКЛ. ИНДИК. Н-Р
КАДРА на ИНДИК.
Для использования графики в процессе FK-
программирования выберите режим разделения
дисплея ПРОГРАММА + ГРАФИКА (смотри
„Программирование” на странице 35)
белый элемент контура однозначно определен
зеленый введенные данные допускают несколько решений;
оператор выбирает правильное
красный введенные данные не определяют контур в
достаточной мере; следует ввести больше данных
Выбор указанных зеленым цветом элементов контура
следует подтвердить как можно раньше клавишей
Softkey ВЫБОР РЕШЕНИЯ для того, чтобы ограничить
количество возможных вариантов для последующих
элементов контура.
Производитель станка может выбрать другие цвета
для отображения FK-графики.
NC-кадры из программы, вызываемой с помощью
PGM CALL, система ЧПУ отображает другим цветом.
