472
11 Тест программы и отработка программы
11
.1
Гр
аф
и
ка
(
опция
ПО
Advanced grafic features)

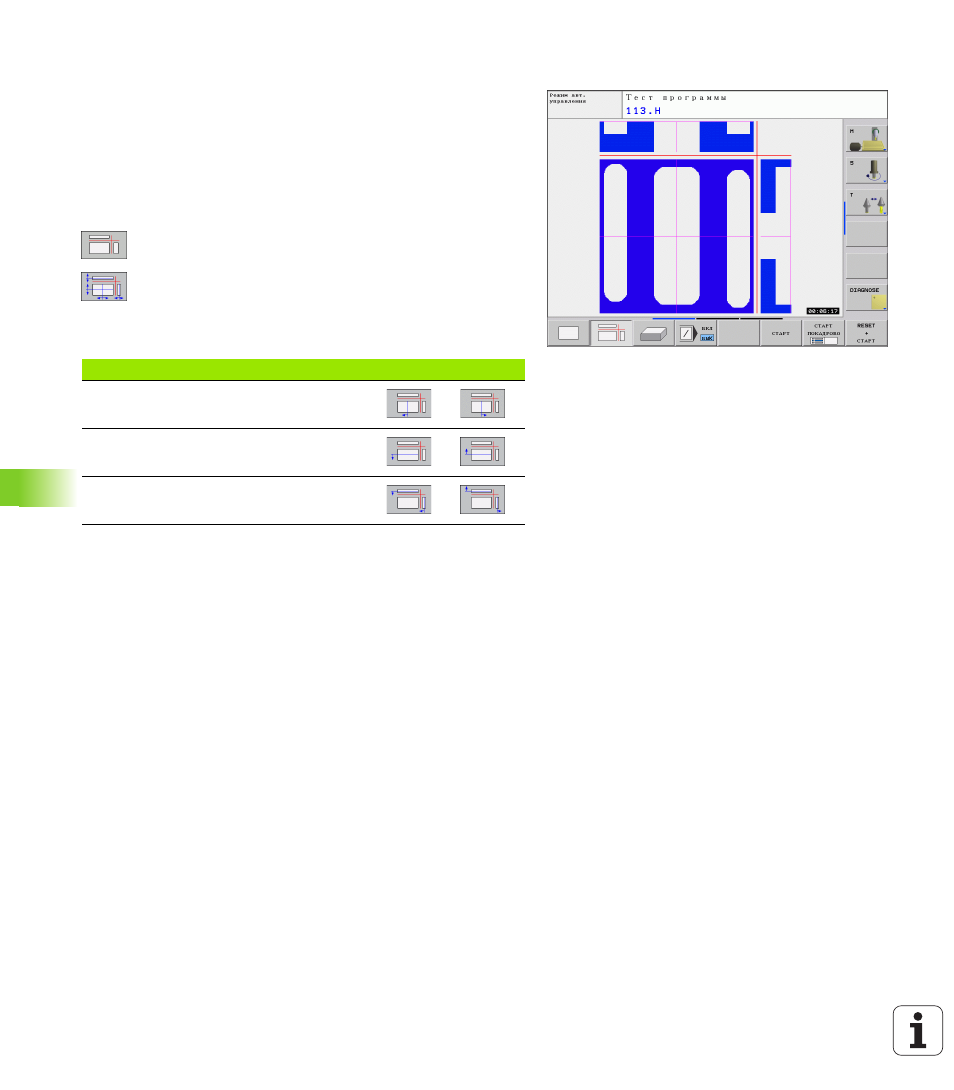

Изображение в 3 плоскостях
На изображении показан вид сверху с двумя сечениями, как на
техническом чертеже.
Если используется изображение в 3 плоскостях, можно применять
функции увеличения фрагментасмотри „Увеличение фрагмента”,
Дополнительно можно смещать плоскость резки, используя
клавиши Softkey:
Нажмите клавишу Softkey для изображения
заготовки в 3 плоскостях
Переключите панель Softkey и затем нажмите
клавишу Softkey для выбора плоскостей резки
Система ЧПУ отобразит следующие клавиши
Softkey:
Положение плоскости резки отображается на дисплее во время
перемещения.
Базовая настройка для плоскости резки выбрана так, что она
лежит на плоскости обработки и на оси инструмента в центре
заготовки.
Функция
Softkeys
Смещение вертикальной плоскости
резки вправо или влево
Смещение вертикальной плоскости
резки вперед или назад
Смещение вертикальной плоскости
резки вверх или вниз
