204 7 Программирование: дополнительные функции
7.3
Д
опо
лнительные
ф
ункции
вв
о
д
а
к
оор
динат
Поведение с M92 – точка привязки станка
Если координаты в кадрах позиционирования должны быть
привязаны к нулю станка, следует ввести в этих кадрах M92.
Действие
M91 и M92 действуют только в тех кадрах программы, в которых
M91 или M92 были заданы.
M91 и M92 действуют в начале кадра.
Точка привязки к заготовке
Если координаты всегда должны быть связаны с нулем станка, то
установка точки привязки для одной или нескольких осей может
быть заблокирована.
Если назначение координат точки привязки заблокировано для
всех осей, то система ЧПУ прекращает показывать клавишу
Softkey НАЗНАЧЕНИЕ ОПОРНОЙ ТОЧКИ в ручном режиме
работы.

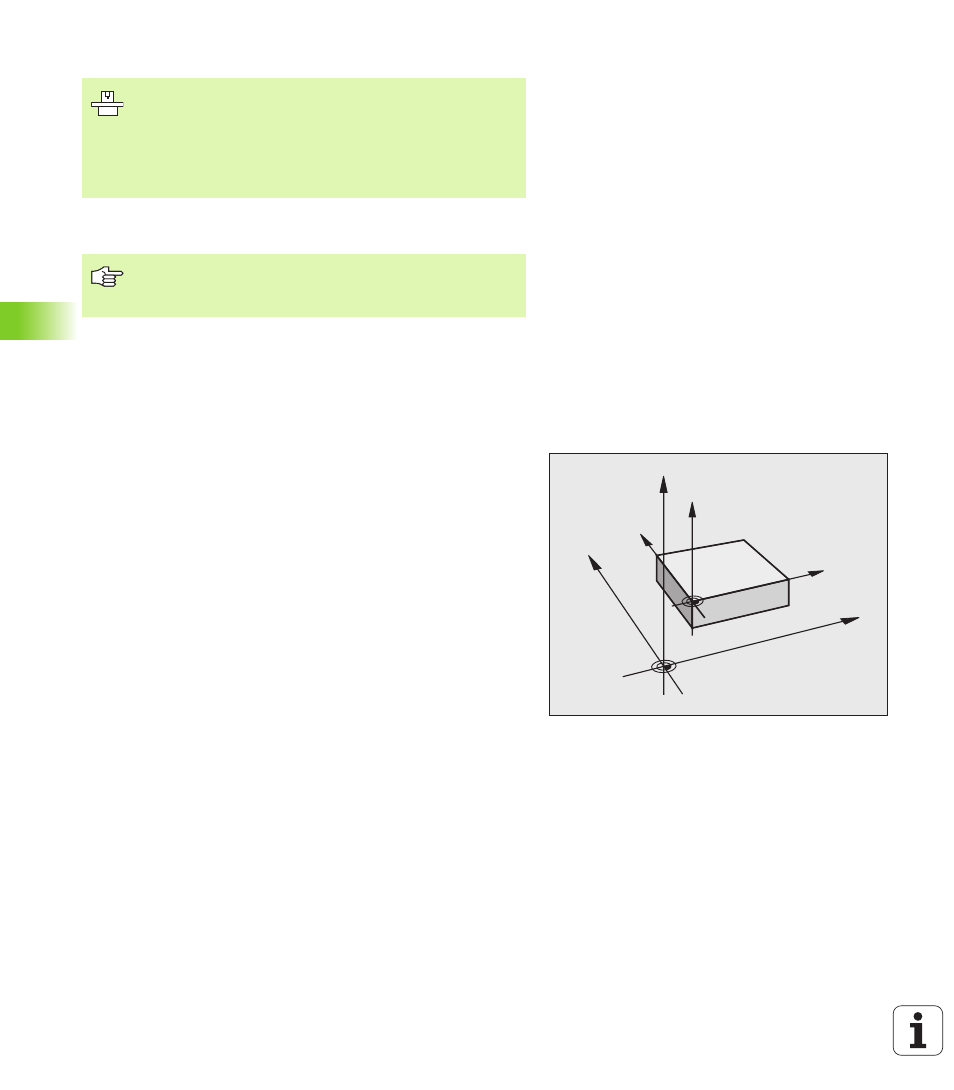

На рисунке показана система координат с нулем станка и
заготовки.
M91/M92 в режиме работы “Тест программы”
Чтобы графически моделировать движения M91/M92, следует
активировать контроль рабочего пространства и отображать
заготовку относительно установленной точки привязки, смотри
„Представление детали в рабочем пространстве (опция ПО
Advanced grafic features)”, страница 477.
Кроме нуля станка производитель может задать
другую фиксированную координату станка (точку
привязки).
Производитель станка может установить для каждой
оси расстояние от нуля станка до нулевой точки станка
(см. инструкцию по обслуживанию станка).
Система ЧПУ правильно производит коррекцию на
радиус также с M91 или M92 . Тем не менее, длина
инструмента при этом не учитывается.
Z
X
Y
Z
Y
X
M
