HEIDENHAIN TNC 620
181
6.6
Движ
ение
по
траект
о
рии
–
программиров
ание
св
обо
д
ног
о
ко
н
тур
а
FK
(опция
ПО
)
6.6 Движение по траектории –
программирование
свободного контура FK
(опция ПО)
Основные положения
Чертежи заготовок, не соответствующие NC-стандарту, часто
содержат данные координат, которые невозможно ввести при
помощи серых диалоговых клавиш. Так, например,
известные координаты могут находиться на элементе контура
или близко от него,
координаты относятся к другому элементу контура или
данные о направлении и данные прохода контура известны.
Такие данные программируются непосредственно с помощью FК-
программирования (опция ПО Advanced programming features).
Система ЧПУ рассчитывает контур на основании известных
данных о координатах и поддерживает диалог программирования

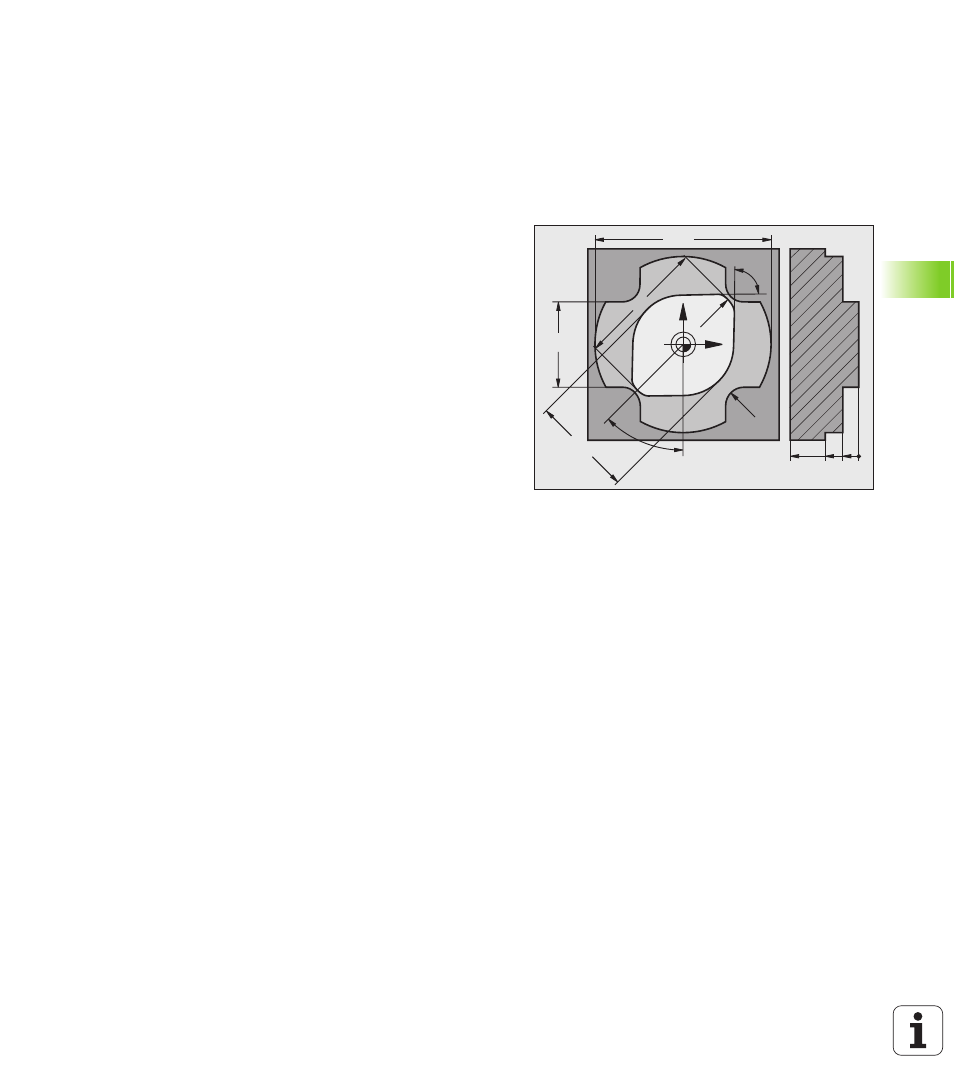

с помощью интерактивной FK-графики. На рисунке справа вверху
отображены размеры, которые проще всего ввести путем FK-
программирования.
Y
X
0
5
10
20
88.15°
¬36
45°
¬21
18
R4
28
R2.5
