HEIDENHAIN TNC 620
317
8.5 SL-
цик
лы
ДАННЫЕ КОНТУРА (цикл 20, опция ПО
Advanced programming features)
В цикле 20 оператор вводит информацию обработки для
подпрограмм с подконтурами.
Глубина фрезерования Q1 (в инкрементах):
расстояние от поверхности заготовки до дна
кармана.
Перекрытие траектории коэффициент Q2: Q2 x
радиус инструмента дает врезание со стороны
боковой поверхности k
Припуск на чистовую обработку боковой
поверхности Q3 (в инкрементах): припуск на
чистовую обработку на плоскости обработки
Припуск на чистовую обработку на глубине Q4 (в
инкрементах): припуск на чистовую обработку
глубины
Координата поверхности заготовки Q5
(абсолютная): абсолютная координата поверхности
заготовки
Безопасное расстояние Q6 (в инкрементах):
расстояние между торцевой стороной инструмента и
поверхностью заготовки
Безопасная высота Q7 (абсолютная): абсолютная
высота, на которой невозможно столкновение с
заготовкой (для промежуточного позиционирования
и возврата в конце цикла)
Радиус внутреннего закругления Q8: радиус
скругления внутренних “углов”; заданное значение
связано с траекторией центра инструмента
Направление вращения? По часовой стрелке = -1
Q9: направление обработки карманов
Q9 = -1 встречная обработка карманов и островов
Q9 = +1 попутная обработка карманов и островов
Пример: NC-кадры
57 CYCL DEF 20 ДАННЫЕ КОНТУРА
Q1=-20
;ГЛ. ФРЕЗЕРОВАНИЯ
Q2=1
;ПЕРЕКР.ТРАЕКТОРИИ
Q3=+0.2
;ПРИПУСК СБОКУ
Q4=+0.1
;ПРИПУСК СНИЗУ
Q5=+30
;КООРД. ПОВЕРХНОСТИ
Q6=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q7=+80
;БЕЗОПАСНАЯ ВЫСОТА
Q8=0.5
;РАДИУС СКРУГЛЕНИЯ
Q9=+1
;НАПР. ВРАЩЕНИЯ

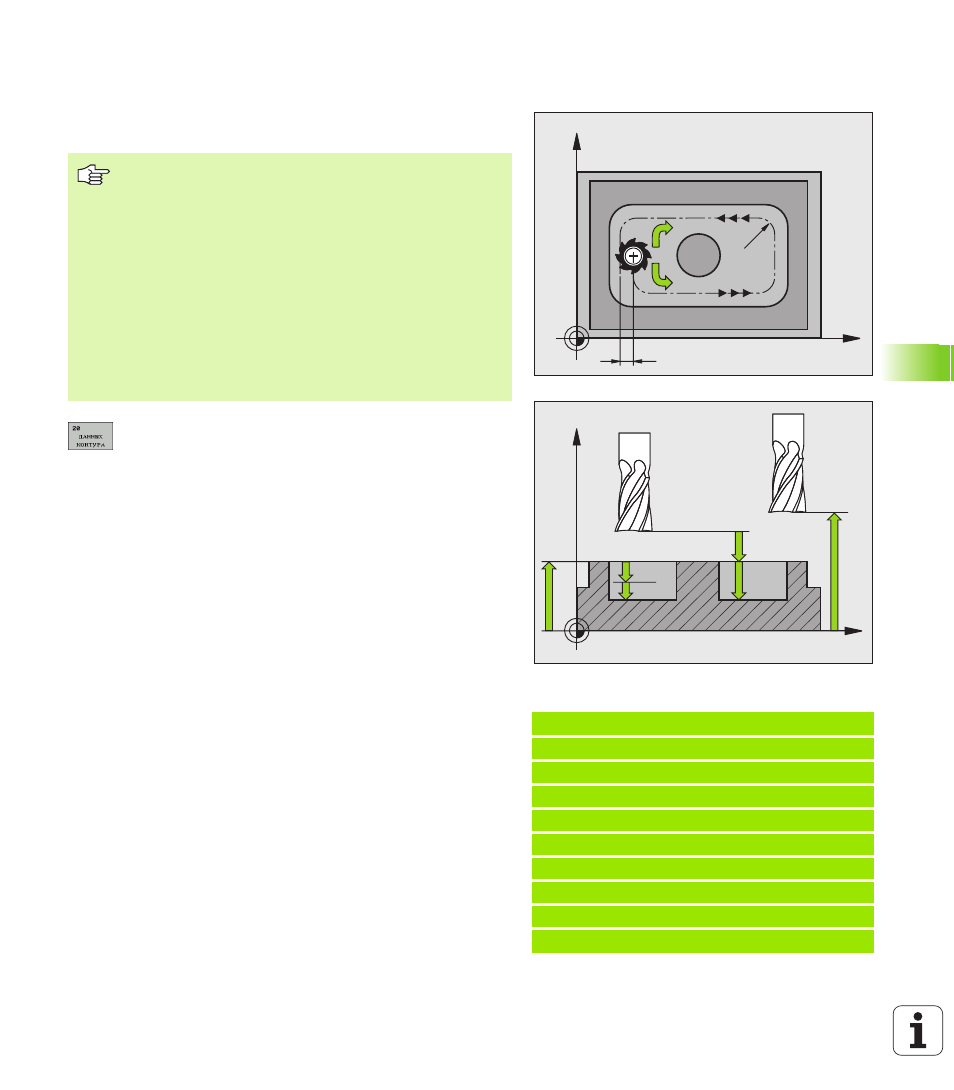

X
Y
k
Q9=+1
Q8
Q9=1
X
Z
Q6
Q7
Q1
Q10
Q5
Перед программированием обратите внимание на
указанные ниже условия
Цикл 20 является DEF-активным - это означает, что он
действует с момента его определения в программе
обработки.
Das Vorzeichen des Zyklusparameters Tiefe legt die
Arbeitsrichtung fest. Если Глубина = 0, то система ЧПУ
выполняет соответствующий цикл на глубине 0.
Указанная в цикле 20 информация об обработке
действительна для циклов с 21 по 24.
При применении SL-циклов в программах с Q-парамет-
рами нельзя использовать параметры с номерами от
Q1 до Q20 в качестве параметров программы.
