HEIDENHAIN TNC 620
179
6.5
Движ
ения
по
траект
ории
–
по
лярные
к
оор
динаты

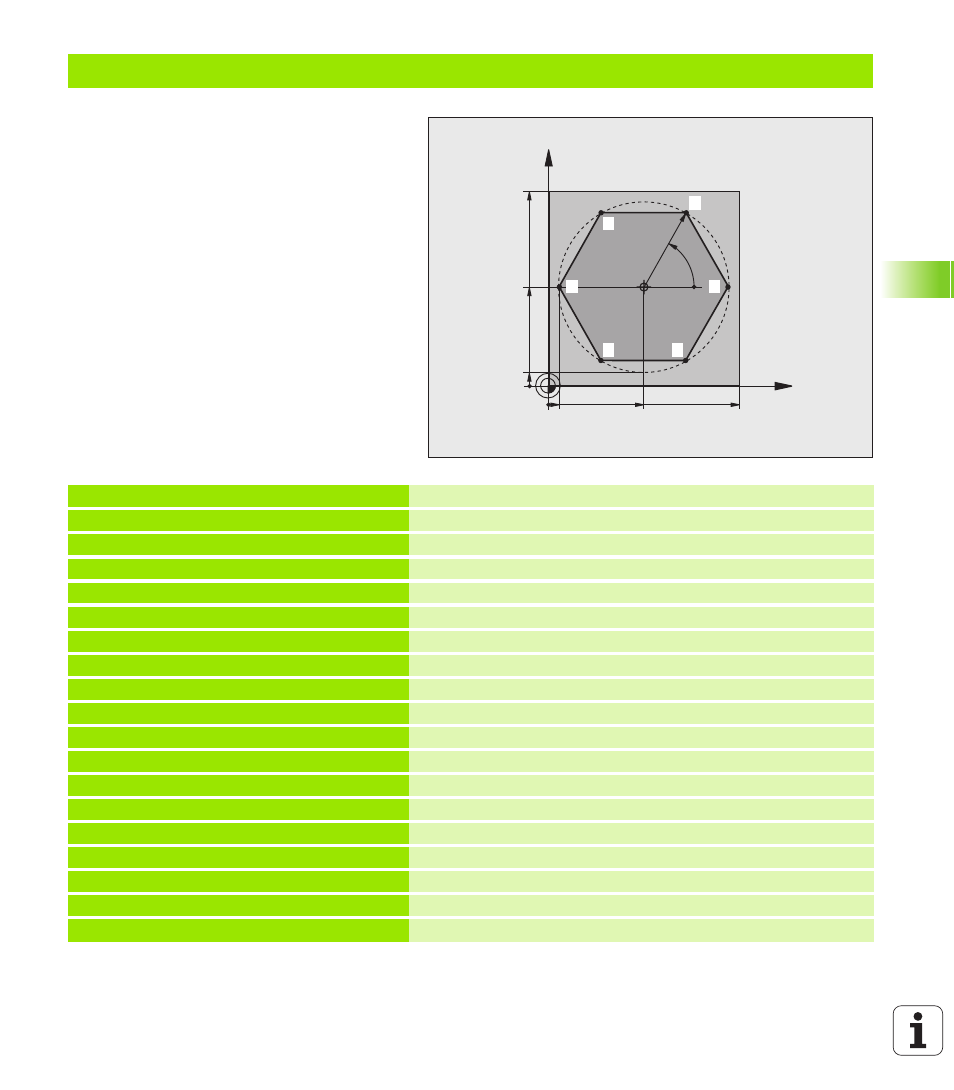

Пример: движение по прямой в полярных координатах
0 BEGIN PGM LINEARPO MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Определение заготовки
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S4000
Вызов инструмента
4 CC X+50 Y+50
Определение точки привязки в полярных координатах
5 L Z+250 R0 FMAX
Вывод инструмента из материала
6 LP PR+60 PA+180 R0 FMAX
Предпозиционирование инструмента
7 L Z-5 R0 F1000 M3
Перемещение на глубину обработки
8 APPR PLCT PR+45 PA+180 R5 RL F250
Подвод к точке 1 контура по окружности с
плавным переходом
9 LP PA+120
Подвод к точке 2
10 LP PA+60
Подвод к точке 3
11 LP PA+0
Подвод к точке 4
12 LP PA-60
Подвод к точке 5
13 LP PA-120
Подвод к точке 6
14 LP PA+180
Подвод к точке 1
15 DEP PLCT PR+60 PA+180 R5 F1000
Отвод от контура по окружности с плавным переходом
16 L Z+250 R0 FMAX M2
Вывод инструмента из материала, конец программы
17 END PGM LINEARPO MM
X
Y
50
100
50
CC
5
100
R45
60°
5
4
1
2
6
5
3
