HEIDENHAIN TNC 620
241
8.2
Цик
л
ы
св
ер
л
ения
, нарез
ания
резьбы
ме
тчик
о
м
и
резьбофрез
еров
ания

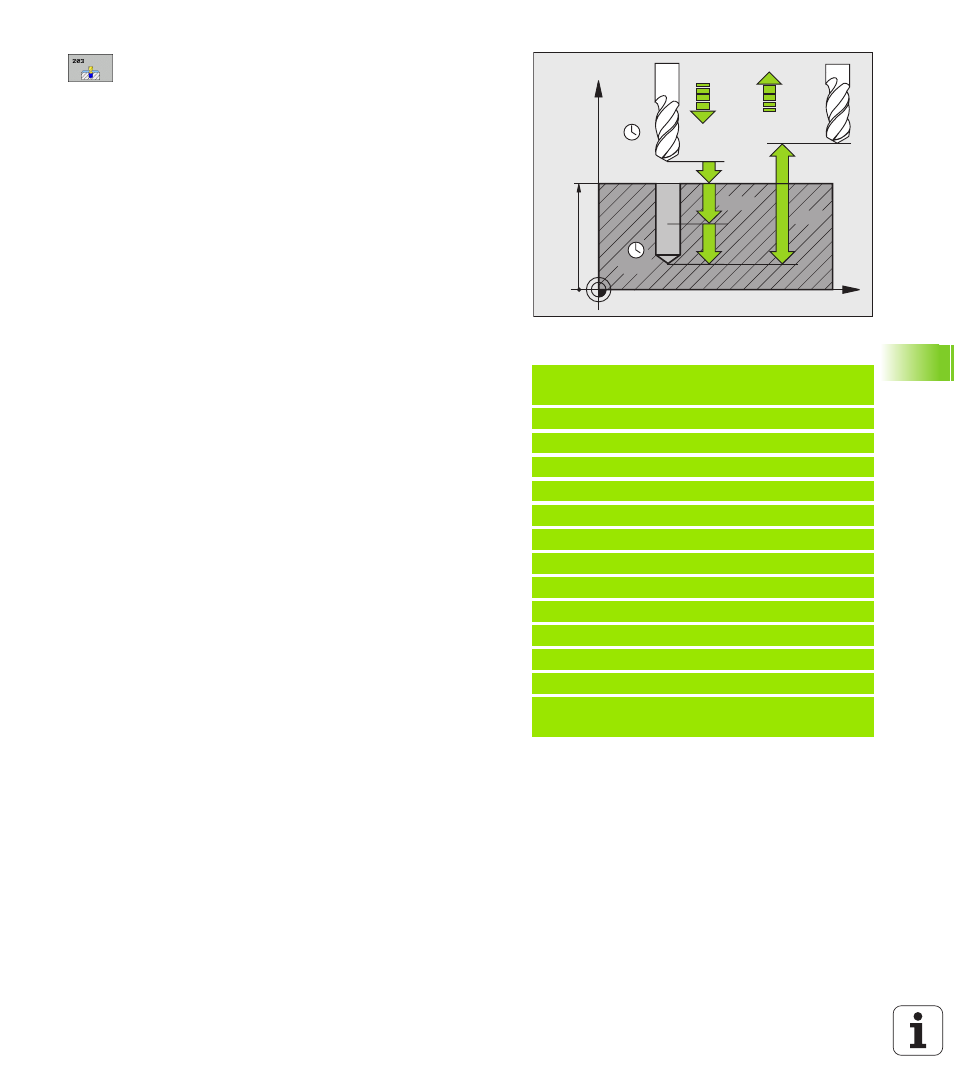

Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки
Глубина Q201 (в инкрементах): расстояние от
поверхности заготовки до дна отверстия (вершина
конуса отверстия)
Подача на врезание Q206: скорость
перемещения инструмента при сверлении в мм/
мин
Глубина врезания Q202 (в инкрементах):
величина, на которую каждый раз врезается
инструмент. Параметр "глубина" не обязательно
должен быть кратен параметру "глубина
врезания". Система ЧПУ производит
перемещение на глубину за один рабочий ход,
если:
параметры "глубина врезания" и "глубина"
идентичны
значение параметра "глубина врезания" больше
значения параметра "глубина"
Время выдержки вверху Q210: время (в
секундах), в течение которого инструмент
выдерживается на безопасном расстоянии после
вывода ЧПУ инструмента из высверленного
отверстия для того, чтобы было можно удалить
стружку.
Коорд. поверхности заготовки Q203
(абсолютная): координата поверхности заготовки
2-е безопасное расстояние Q204 (в
инкрементах): координата оси шпинделя, в
которой столкновение инструмента и заготовки
(зажимного приспособления) невозможно
Количество снимаемого материала Q212 (в
инкрементах): значение, на которое ЧПУ
уменьшает глубину врезания Q202 после каждого
врезания
Пример: NC-кадры
11 CYCL DEF 203 УНИВЕРСАЛЬНОЕ
СВЕРЛЕНИЕ
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=-20 ;ГЛУБИНА
Q206=150 ;ПОДАЧА ВРЕЗАНИЯ
Q202=5
;ГЛУБИНА ВРЕЗАНИЯ
Q210=0
;ВРЕМЯ ВЫДЕРЖКИ ВВЕРХУ
Q203=+20 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2. БЕЗОП. РАССТОЯНИЕ
Q212=0.2 ;СНЯТИЕ МАТЕРИАЛА
Q213=3
;ЛОМКА СТРУЖКИ
Q205=3
;МИН. ГЛУБИНА ВРЕЗАНИЯ
Q211=0.25 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ
Q208=500 ;ПОДАЧА ОБР. ХОДА
Q256=0.2 ;ОБРАТНЫЙ ХОД ПРИ ЛОМКЕ
СТРУЖКИ
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Q211
Q208
