Инструкция по эксплуатации HEIDENHAIN TNC 620 (340 56x-01)
Страница 292
292
8 Программирование: циклы
8.3
Цик
л
ы
фрез
еров
ания
кар
м
анов
, ца
п
ф
и
канав
о
к

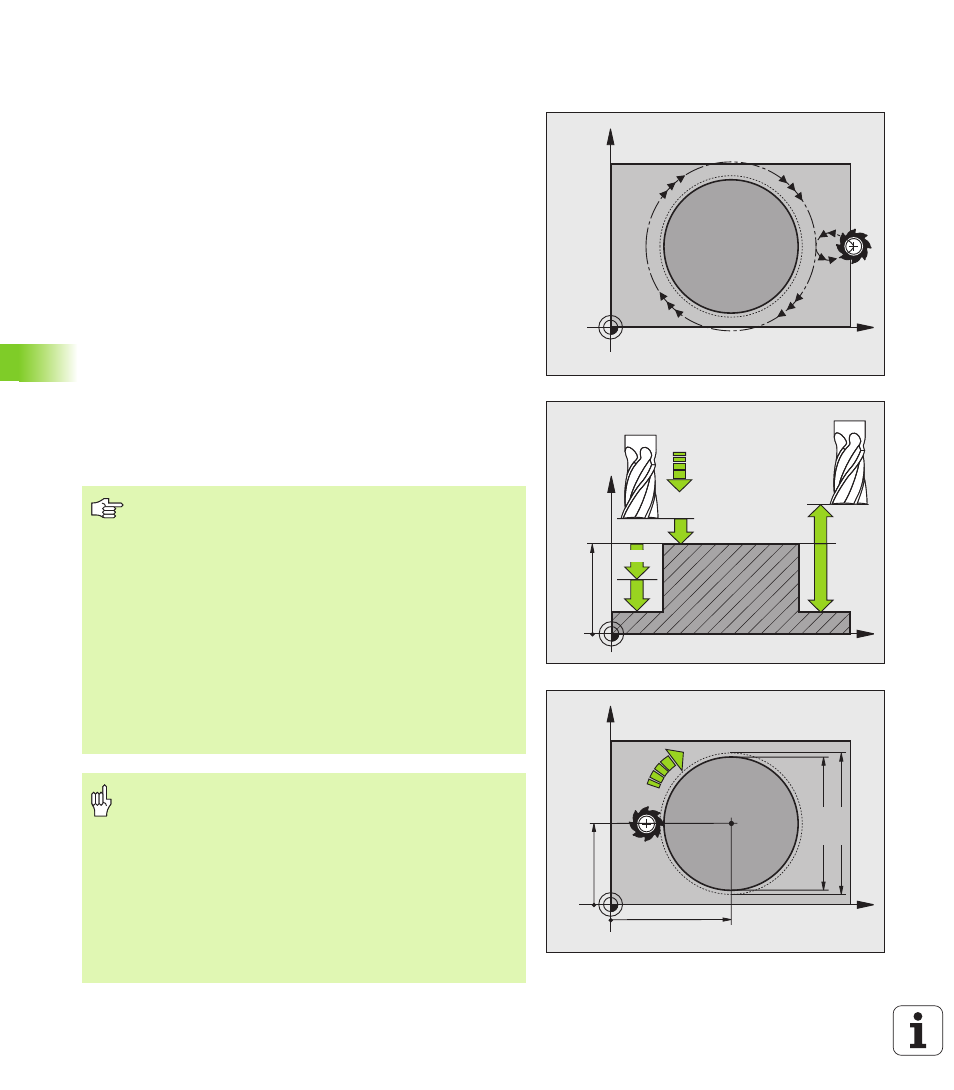

ЧИСТОВАЯ ОБРАБОТКА КРУГЛОЙ ЦАПФЫ (цикл 215,
опция ПО Advanced programming features)
1 ЧПУ автоматически перемещает инструмент по оси шпинделя
на безопасное расстояние или, если задано, на 2-
ое безопасное расстояние и затем в центр стойки
2 Из центра цапфы инструмент в плоскости обработки
перемещается в точку старта обработки. Точка старта
находится справа от цапфы, на расстоянии, примерно равном
значению радиуса, умноженному на 2
3 Если инструмент находится на 2-м безопасном расстоянии,
ЧПУ перемещает инструмент на ускоренном ходу FMAX на
безопасное расстояние и оттуда с подачей врезания - на
первую глубину врезания
4 Затем инструмент перемещается по касательной к готовой
части контура, выполняя попутное фрезерование витка.
5 После чего инструмент возвращается в точку старта на
плоскости обработки по касательной к контуру.
6 Эта операция (с 3 по 5 пункт) повторяется до тех пор, пока не
будет достигнута заданная глубина
7 В конце цикла ЧПУ перемещает инструмент с FMAX на
безопасное расстояние или, если было задано, на 2-е
безопасное расстояние и затем к центру кармана (конечное
положение = положение старта)
X
Y
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
X
Y
Q223
Q207
Q222
Q217
Q216
Учитывайте перед программированием
ЧПУ автоматически выполняет предварительное
позиционирование инструмента на оси инструмента и
на плоскости обработки.
Знак параметра цикла "Глубина" определяет
направление обработки. Если для глубины задается
значение, равное нулю, система ЧПУ не выполняет
цикл.
Для выполнения чистовой обработки в сплошном
материале следует использовать фрезу, имеющую
центральный торцовой зуб (стандарт DIN 844) и ввести
небольшое значение для подачи на глубину. В таком
случае следует задать небольшое значение для
подачи врезания.
Осторожно, опасность столкновения!
При помощи машинного параметра displayDepthErr
Вы определяете, должна ли система ЧПУ выдавать
сообщение об ошибке при вводе положительного
значения для глубины.
Учтите, что при вводе положительного значения
параметра "Глубина" система автоматически меняет
знак координат предварительного позиционирования.
Инструмент перемещается по оси инструмента на
ускоренном ходу на безопасное расстояние под
поверхность заготовки!
