HEIDENHAIN TNC 620
321
8.5 SL-
цик
лы

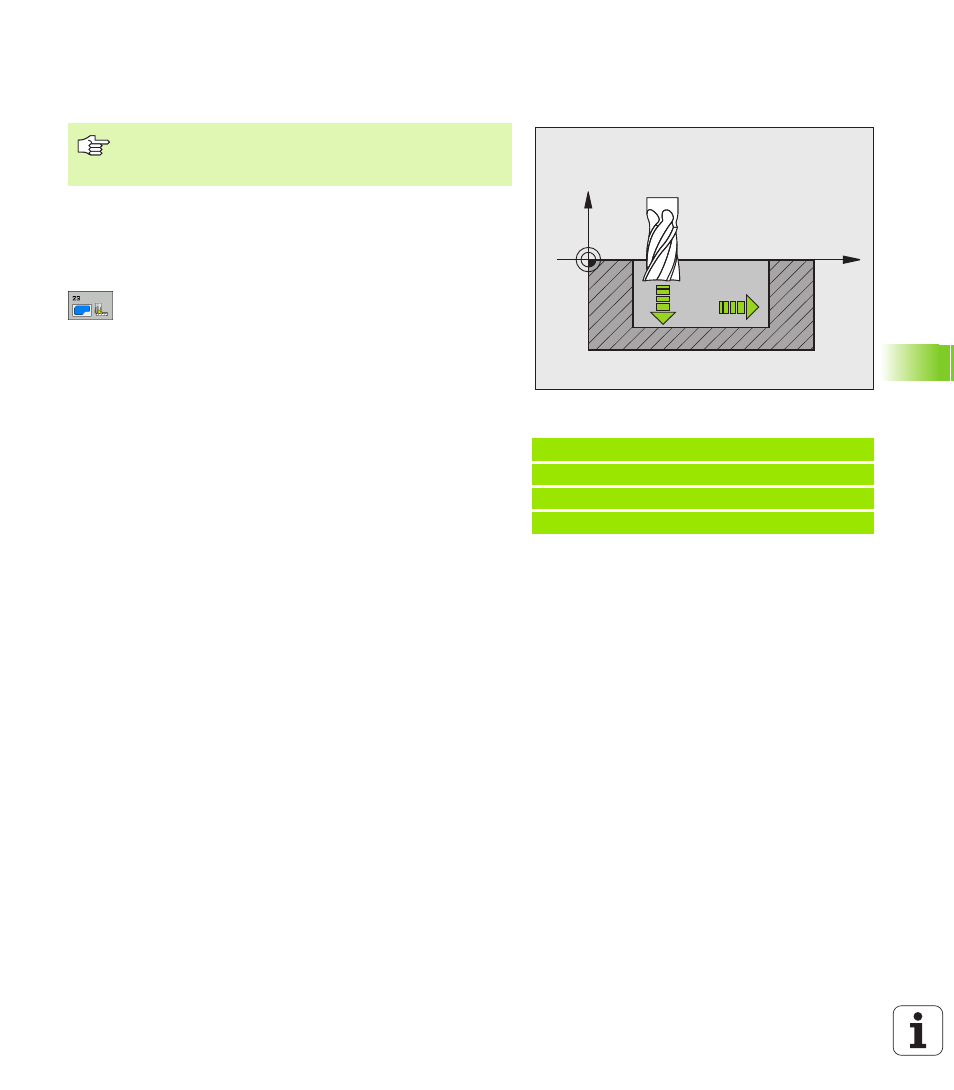

ЧИСТОВАЯ ОБРАБОТКА ДНА (цикл 23, опция
ПО Advanced programming features)
Система ЧПУ плавно перемещает инструмент к обрабатываемой
поверхности, если там достаточно места. Если карман слишком
узкий, то система ЧПУ перемещает инструмент на глубину
перпендикулярно. Затем фрезеруется оставшийся после очистки
припуск на чистовую обработку.
Подача на врезание Q11: скорость перемещения
инструмента при врезании
Подача чистовой обработки Q12: подача
фрезерования
Подача обратного хода Q208: скорость
перемещения инстумента при выходе из
отверстия в мм/мин. Если введено значение
Q208=0, ЧПУ отводит инструмент из отверстия со
скоростью подачи, заданной параметром Q12.
Альтернативно можно использовать диапазон
ввода от 0 до 99999,9999
Пример: NC-кадры
60 CYCL DEF 23 ЧИСТОВАЯ ОБР. ДНА
Q11=100 ;ПОДАЧА ВРЕЗАНИЯ
Q12=350 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
Q208=99999 ;ПОДАЧА ОБР. ХОДА
X
Z
Q11
Q12
Система ЧПУ самостоятельно устанавливает точку
старта чистовой обработки. Точка старта зависит от
вместимости кармана.
