474 11 Тест программы и отработка программы
11
.1
Гр
аф
и
ка
(
опция
ПО
Advanced grafic features)

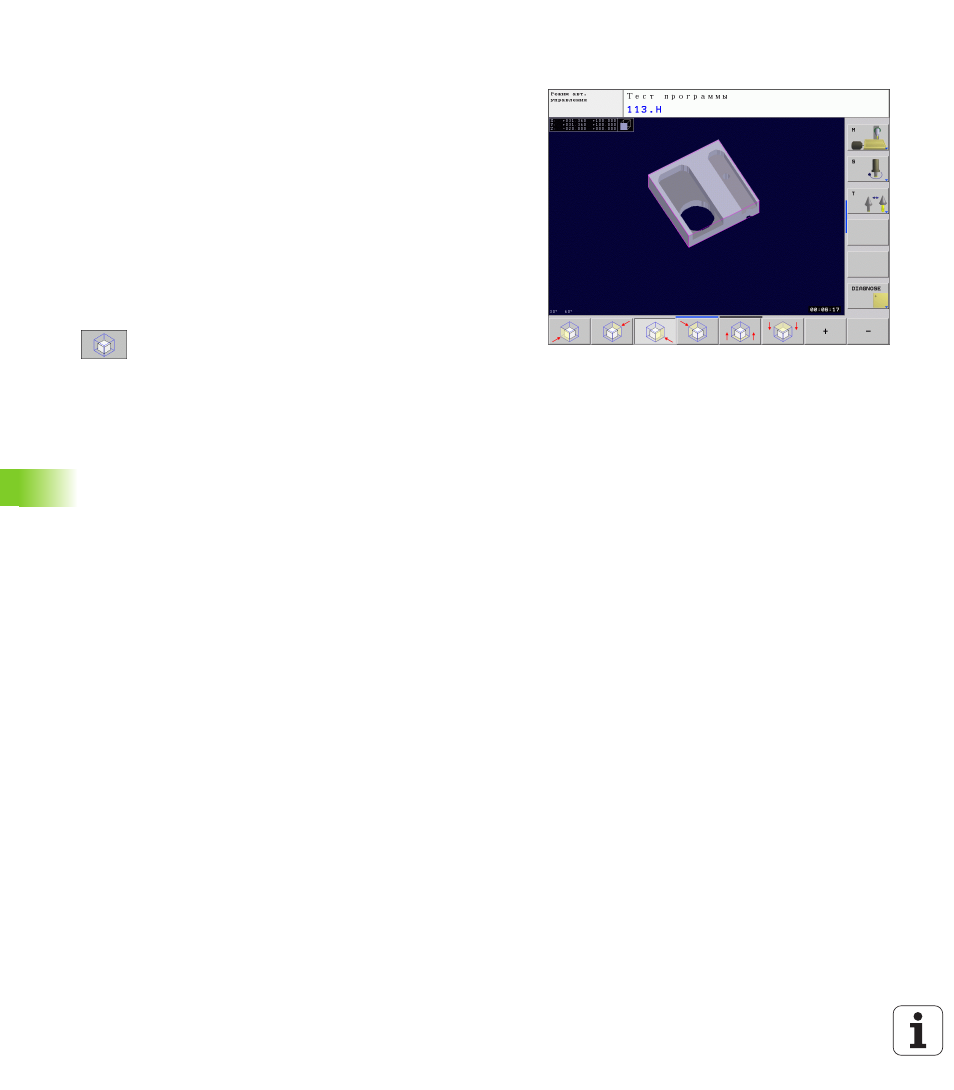

Увеличение фрагмента
Фрагмент можно изменить в режимах работы "Тест программы" и
"Отработка программы" при использовании "изображения в 3
плоскостях" и "трехмерного изображения".
Для этого следует остановить графическое моделирование или
выполнение программы. Функция увеличения фрагмента всегда
действует во всех видах изображения.
Изменение степени увеличения фрагмента
Клавиши Softkey: см. таблицу
 Если необходимо, остановить графическое моделирование
 Переключайте панель Softkey в режиме "Тест программы" или в
режиме "Отработка программы" до тех пор, пока не появится
клавиша выбора увеличения фрагмента.
 Выбор функции увеличения фрагмента
 Выбор стороны заготовки клавишей Softkey (см.
таблицу внизу)
 Уменьшение или увеличение заготовки: нажмите и
удерживайте клавиши Softkey УМЕНЬШЕНИЕ или
УВЕЛИЧЕНИЕ.
 Переключите панель Softkey и нажмите клавишу
Softkey ФРАГМЕНТ НАЗНАЧИТЬ
 Перезапустите тест программы или отработку
программы нажатием клавиши Softkey СТАРТ
(RESET + СТАРТ возвращает форму и размеры
заготовки к исходным)
