HEIDENHAIN TNC 620 107
4.5
Гр
аф
и
ка
при
программиров
ании

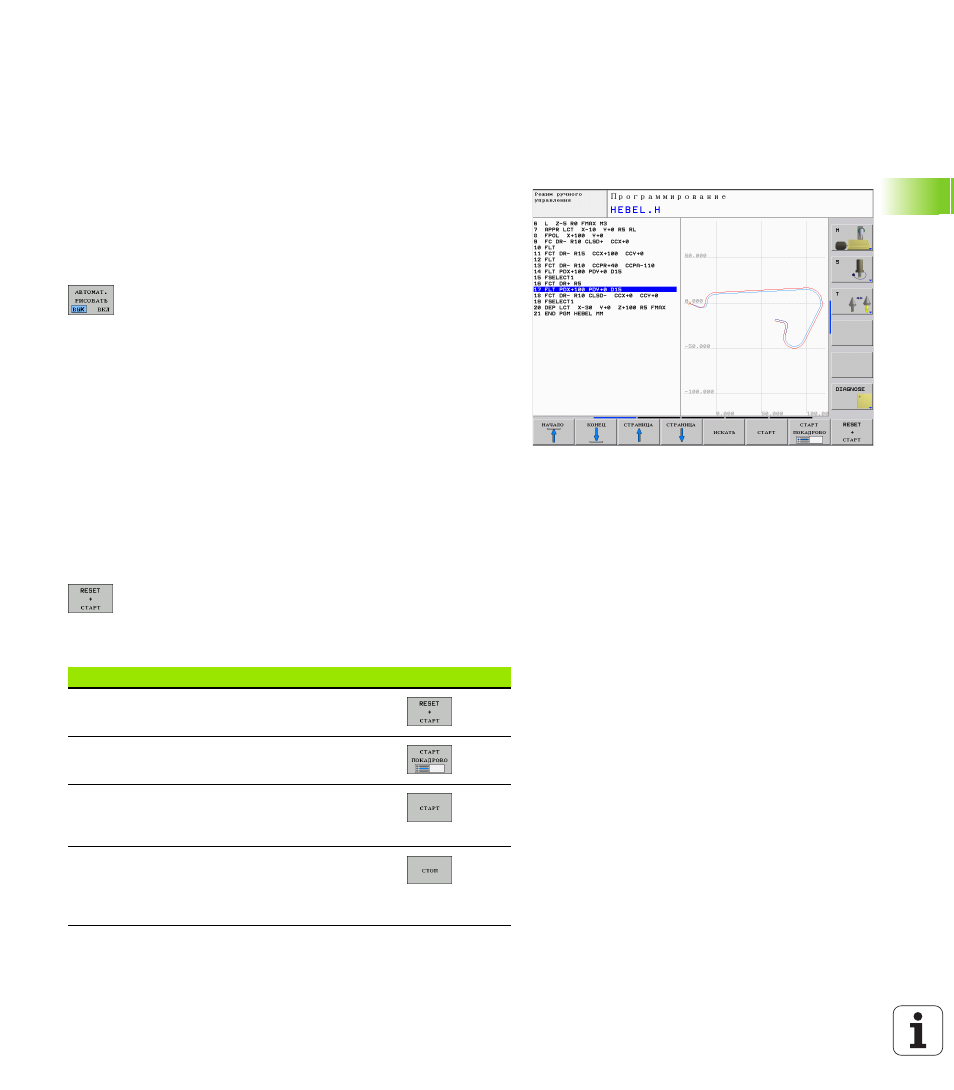

4.5 Графика при
программировании
Графика выполняется/не выполняется при
программировании
Во время составления программы ЧПУ может отображать
запрограммированный контур с помощью двумерной графики.
 Для разделения экрана дисплея переключите на изображение
программы слева и графики справа: нажмите клавишу РЕЖИМ
РАЗДЕЛЕНИЯ ЭКРАНА и Softkey ПРОГРАММА + ГРАФИКА
 Установите клавишу Softkey АВТОМ. РИС. на ВКЛ.
Когда вводятся строки программы, ЧПУ
показывает каждое запрограммированное
движение по траектории в окне графики справа
Если система ЧПУ не должна параллельно выполнять
отображение графики, переключите Softkey АВТОМ. РИС. на
ВЫКЛ.
АВТОМ. СИМВОЛЫ ВКЛ не обеспечивает графического
изображения повторов частей программы.
Графическое воспроизведение
существующей программы
 Выберите с помощью клавиши со стрелкой кадр, до которого
следует создать графику, или нажмите GOTO и введите
желаемый номер кадра вручную
 Создание графики: нажмите Softkey ПЕРЕЗАГР. +
СТАРТ
Другие функции:
Функция Softkey
Создание полной графики при
программировании
Создание покадровой графики при
программировании
Создание полной графики при
программировании или дополнение после
ПЕРЕЗАГР. + СТАРТ
Приостановка графики при программировании.
Эта клавиша появляется только в тот период,
когда ЧПУ создает графику при
программировании
