Инструкция по эксплуатации HEIDENHAIN TNC 620 (340 56x-01)
Страница 250
250
8 Программирование: циклы
8.2
Цик
л
ы
св
ер
л
ения
, нарез
ания
резьбы
ме
тчик
о
м
и
резьбофрез
еров
ания
Безопасное расстояние Q200 (в инкрементах):
расстояние от нижней грани инструмента до
поверхности заготовки
Глубина Q201 (в инкрементах): расстояние от
поверхности заготовки до дна отверстия
Подача на врезание Q206: скорость
перемещения инструмента при сверлении по
винтовой линии в мм/мин
Врезание на один виток спирали Q334 (в
инкрементах): величина, на которую инструмент
каждый раз врезается по сприрали (=360I)
Коорд. поверхности заготовки Q203
(абсолютная): координата поверхности заготовки
2-е безопасное расстояние Q204 (в
инкрементах): координата оси шпинделя, в
которой столкновение инструмента и заготовки
(зажимного приспособления) невозможно
Заданный диаметр Q335 (абсолютный): диаметр
отверстия. Если внутренний диаметр отверстия
задан равным диаметру инструмента, система
ЧПУ производит сверление без интерполяции
винтовых линий сразу на заданную глубину.
Предварительно рассверленный диаметр Q342
(абсолютный): как только в Q342 вводится
значение больше 0, система ЧПУ прекращает
проверять соотношение заданного значения
диаметра и диаметра инструмента. Таким
образом, можно фрезеровать отверстия с
диаметром более чем в два раза превышающим
диаметр инструмента.
Вид фрезерования Q351: вид обработки
фрезерованием с M3
+1 = попутное фрезерование
–1 = встречное фрезерование
Пример: NC-кадры
12 CYCL DEF 208 СВЕРЛЕНИЕ И
ФРЕЗЕРОВАНИЕ
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=-80 ;ГЛУБИНА
Q206=150 ;ПОДАЧА ВРЕЗАНИЯ
Q334=1.5 ;ГЛУБИНА ВРЕЗАНИЯ
Q203=+100 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2. БЕЗОП. РАССТОЯНИЕ
Q335=25 ;ЗАДАННЫЙ ДИАМЕТР
Q342=0
;ДИАМЕТР ЧЕРНОВОГО
СВЕРЛА
Q351=+1 ;ТИП ФРЕЗЕРОВАНИЯ

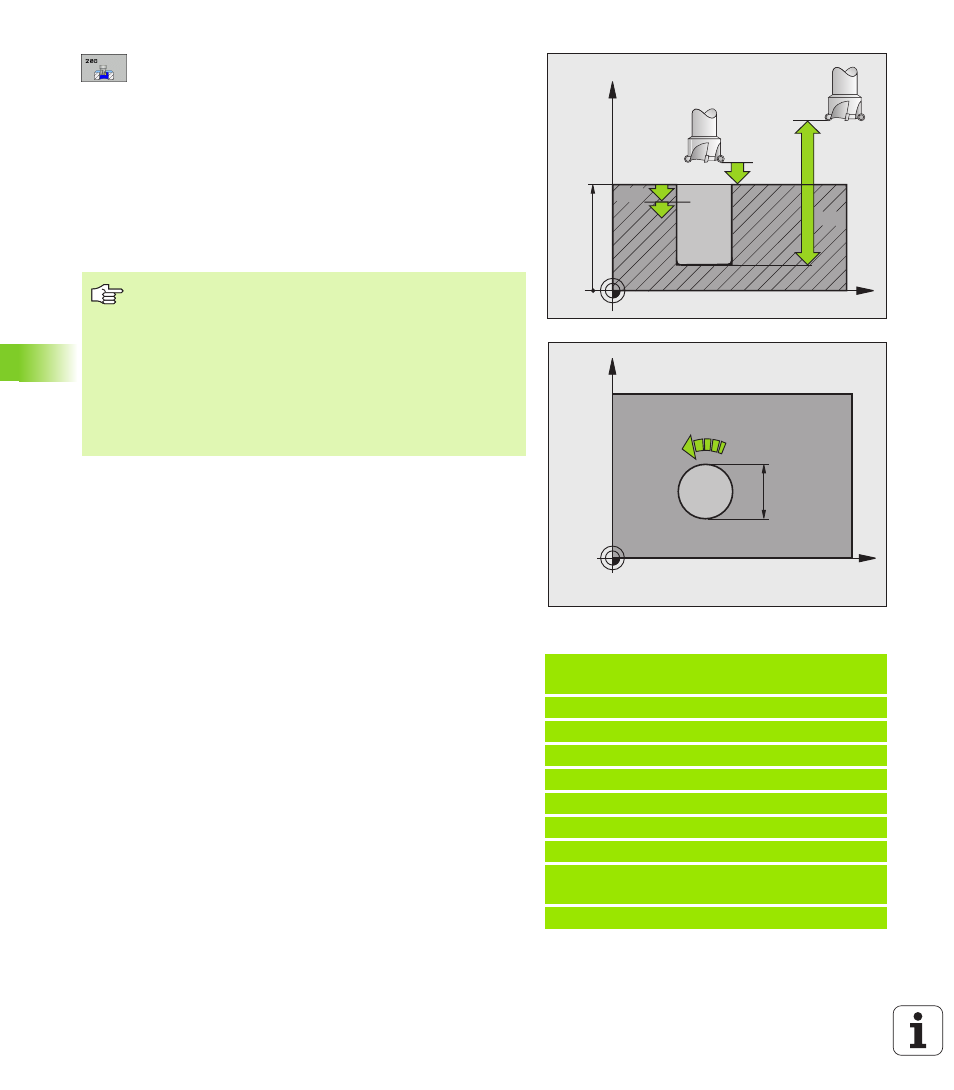

X
Z
Q200
Q201
Q203
Q204
Q334
X
Y
Q206
Q335
Учтите, что при слишком большом врезании можно
повредить как инструмент, так и заготовку.
Чтобы избежать ввода слишком большой величины
параметра врезания, следует ввести в графу ANGLE
таблицы инструментов максимальное значение угла
врезания инструмента (смотри „Параметры
инструмента”, страница 122). Тогда система ЧПУ
автоматически рассчитает максимально допустимое
врезание и, при необходимости, будет изменять
вводимое значение.
