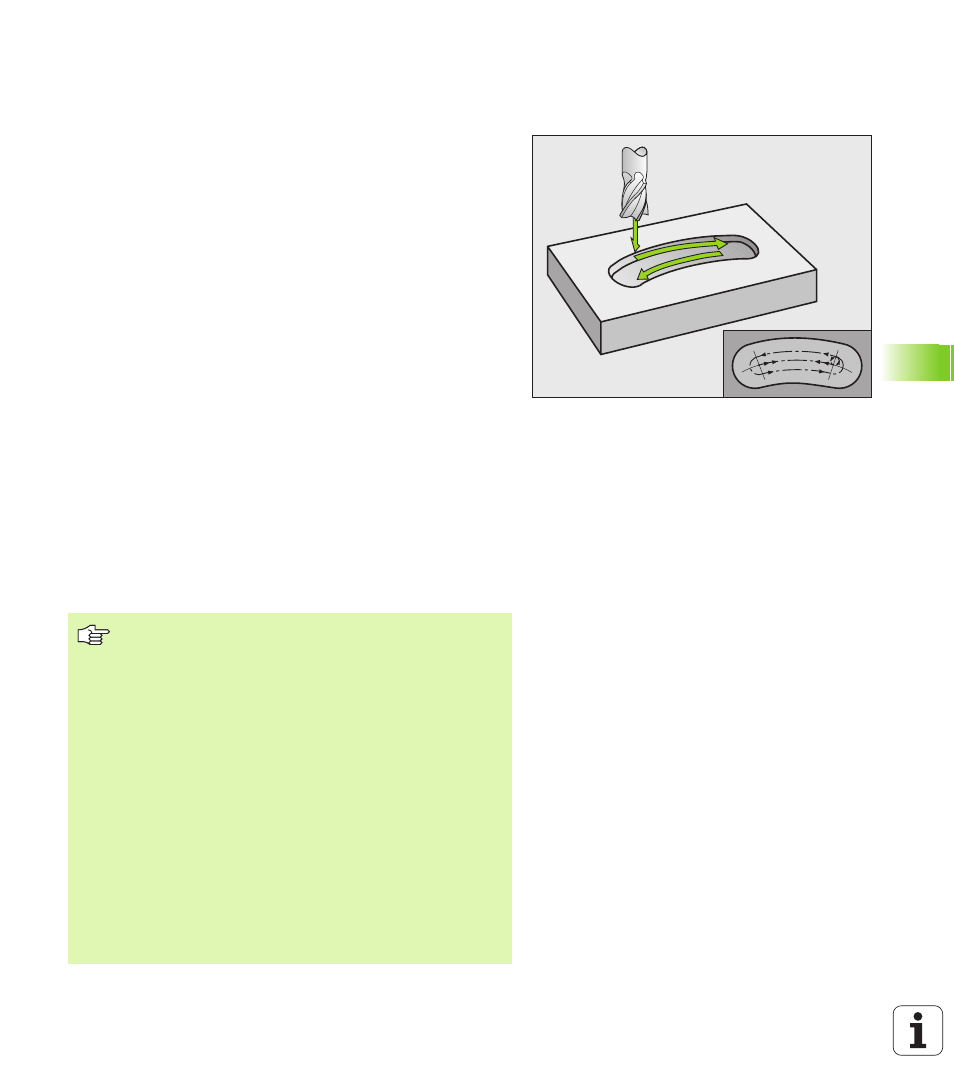

КРУГЛАЯ КАНАВКА маятниковым движением
(цикл 211, опция ПО Advanced programming
features)
Черновая обработка
1 Система ЧПУ позиционирует инструмент на ускоренном ходу
по оси шпинделя на 2-е безопасное расстояние, а затем в
центр правой окружности. Оттуда Система ЧПУ
позиционирует инструмент на заданное безопасное
расстояние над поверхностью заготовки
2 Инструмент перемещается с подачей фрезерованя на
поверхность заготовки и оттуда фреза передвигается – вразая
под наклоном в материал – к другому концу паза
3 Затем инструмент возвращается в точку старта, врезаясь в
материал под наклоном; эти шаги (со 2 по 3) повторяются до
тех пор, пока не будет достигнута заданная глубина
фрезерования
4 На глубине фрезерования ЧПУ перемещает инструмент к
другому концу канавки с целью фрезерования
Чистовая обработка
5 Из центра канавки ЧПУ плавно перемещает инструмент к
готовому контуру; затем ЧПУ выполняет чистовую обработку
контура попутным движением (при M3), если было задано - с
несколькими врезаниями на глубину. Точка старта чистовой
обработки находится в центре правой окружности.
6 В конце контура инструмент отходит от контура по
касательной
7 В завершении инструмент перемещается на ускоренном ходу
FMAX обратно на безопасное расстояние и, если задано, на 2-
ое безопасное расстояние
Учитывайте перед программированием
ЧПУ автоматически выполняет предварительное
позиционирование инструмента на оси инструмента и
на плоскости обработки.
При черновой обработке инструмент врезается в
материал спиральным движением, производя
маятниковые движения от одного конца канавки к
другому концу канавки. Поэтому предворительное
сверление не требуется.
Знак параметра цикла "Глубина" определяет
направление обработки. Если для глубины задается
значение, равное нулю, система ЧПУ не выполняет
цикл.
Диаметр фрезы должен быть не больше ширины
канавки и не меньше трети ширины канавки.
Диаметр фрезы должен быть меньше, чем половина
длины канавки. В противном случае ЧПУ не сможет
произвести врезание маятниковым движением.
