Инструкция по эксплуатации HEIDENHAIN TNC 620 (340 56x-01)
Страница 254
254
8 Программирование: циклы
8.2
Цик
л
ы
св
ер
л
ения
, нарез
ания
резьбы
ме
тчик
о
м
и
резьбофрез
еров
ания

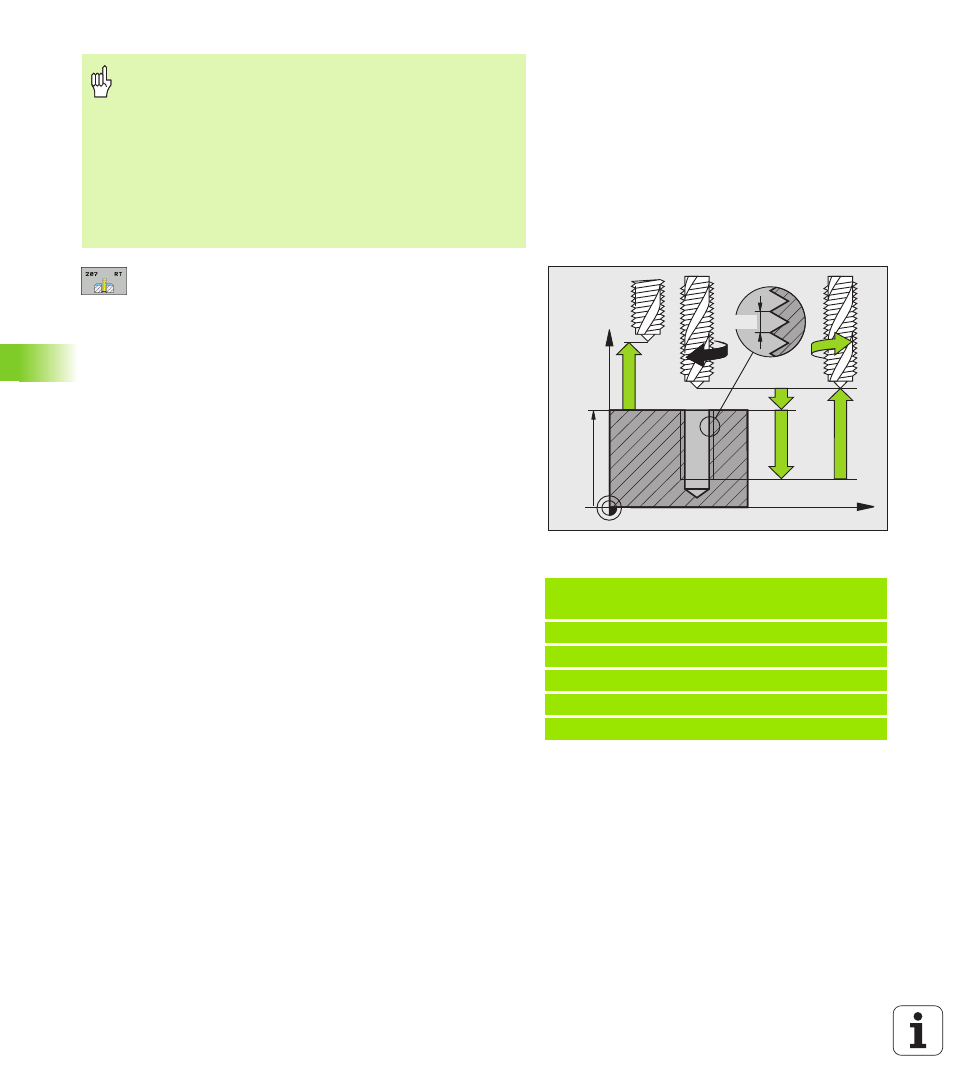

Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента (позиции
старта) до поверхности заготовки
Глубина сверления Q201 (в инкрементах):
расстояние от поверхности заготовки до конца
резьбы
Шаг резьбы Q239
Шаг резьбы. Правое или левое направление
резьбы определяется знаками +/-:
+= правая резьба
–= левая резьба
Коорд. поверхность заготовки Q203
(абсолютная): координата поверхности заготовки
2-е безопасное расстояние Q204 (в
инкрементах): координата оси шпинделя, в
которой столкновение инструмента и заготовки
(зажимного приспособления) невозможно
Выход из материала при прерывании программы
Если в процессе нарезания внешней резьбы нажать внешнюю
клавишу Стоп, система ЧПУ отобразит клавишу Softkey ВЫХОД
ИЗ МАТЕРИАЛА ВРУЧНУЮ. Если нажать ВЫХОД ИЗ
МАТЕРИАЛА ВРУЧНУЮ, можно вывести инструмент из
материала, управляя им. Для этого следует нажать клавишу
положительного направления активной оси шпинделя.
При помощи машинного параметра displayDepthErr
Вы определяете, должна ли система ЧПУ выдавать
сообщение об ошибке при вводе положительного
значения для глубины.
Осторожно, опасность столкновения!
Beachten Sie, dass die TNC bei positiv eingegebener
Tiefe die Berechnung der Vorposition umkehrt.
Инструмент перемещается по оси инструмента на
ускоренном ходу на безопасное расстояние под
поверхность заготовки!
Пример: NC-кадры
26 CYCL DEF 207 НАРЕЗАНИЕ РЕЗЬБЫ
МЕТЧИКОМ GS, НОВИНКА
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=-20 ;ГЛУБИНА
Q239=+1 ;ШАГ РЕЗЬБЫ
Q203=+25 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2. БЕЗОП. РАССТОЯНИЕ
Z
X
Q203
Q204
Q200
Q201
Q239
