Режим работы "Станок"
3.5 Настройка станка

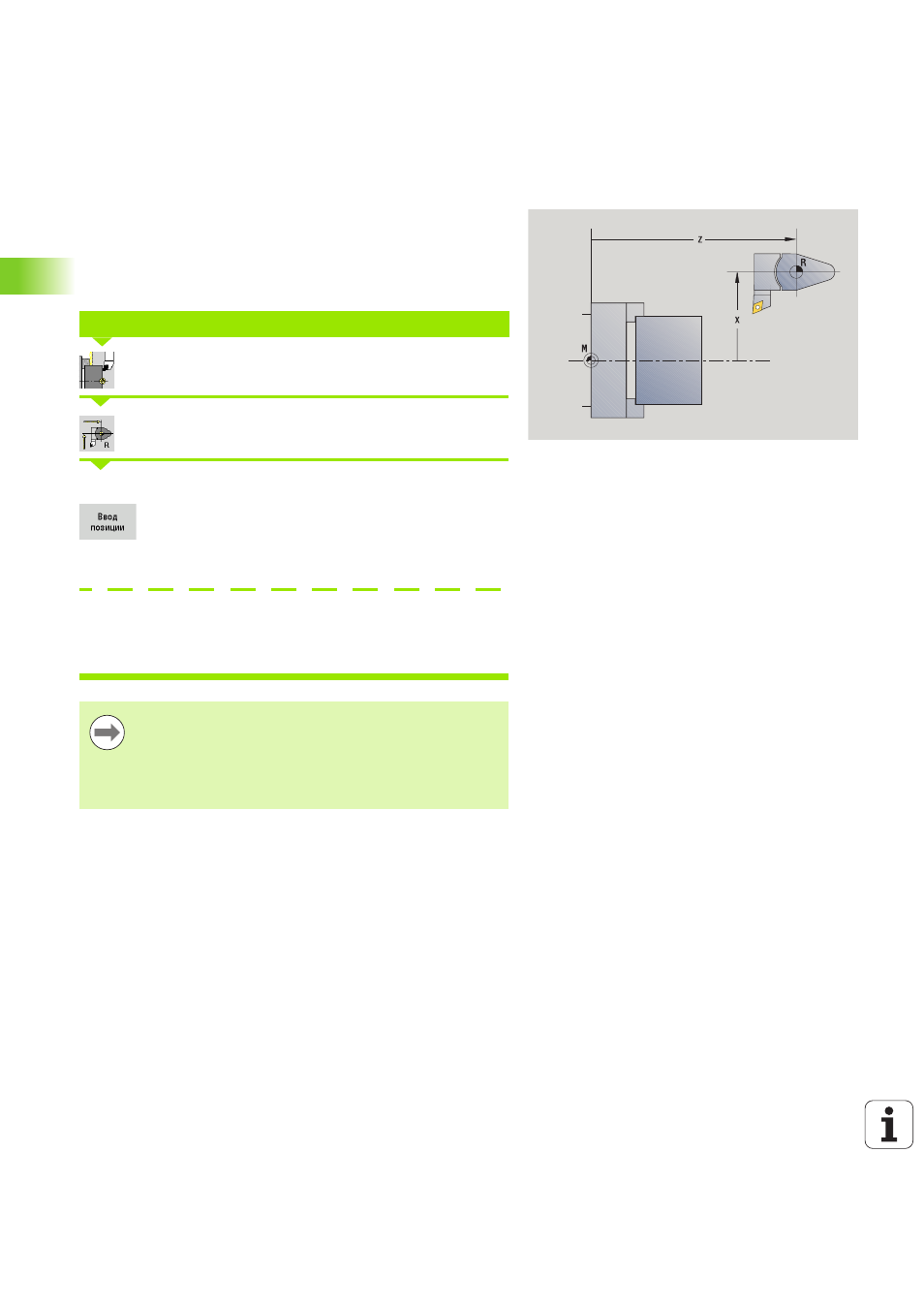

Установка точки смены инструмента
В цикле Подвод к точке смены инструмента или DIN-команде G14
суппорт подходит к "Точке смены инструмента". Эта позиция
должна быть удалена от заготовки так, чтобы револьверная
головка могла поворачиваться без столкновений с другими
элементами, и существовала возможность беспроблемной
замены инструмента.
Выбрать «Наладка»
Выбор «точки смены инструмента»
Подвод к точке смены инструмента
С помощью толчковых элементов управления или
маховичка выполните перемещение к "Точке
смены инструмента" и примените эту позицию как
точку смены инструмента.
Прямой ввод позиции смены инструмента
Нужная позиция смены инструмента вводится в окне ввода X и Z
в координатах станка (X=размер радиуса).
УСТАНОВКА ТОЧКИ СМЕНЫ ИНСТРУМЕНТА
Координаты точки смены инструмента вводятся и
высвечиваются как расстояние от нулевой точка
станка до точки привязки инструментального
суппорта. Рекомендуется выполнить подвод к "Точке
смены инструмента" и задать эту позицию с помощью
Softkey Перенос позиции.
