418
ICP-программирование
5.9 Элементы контура, торцовая поверхность

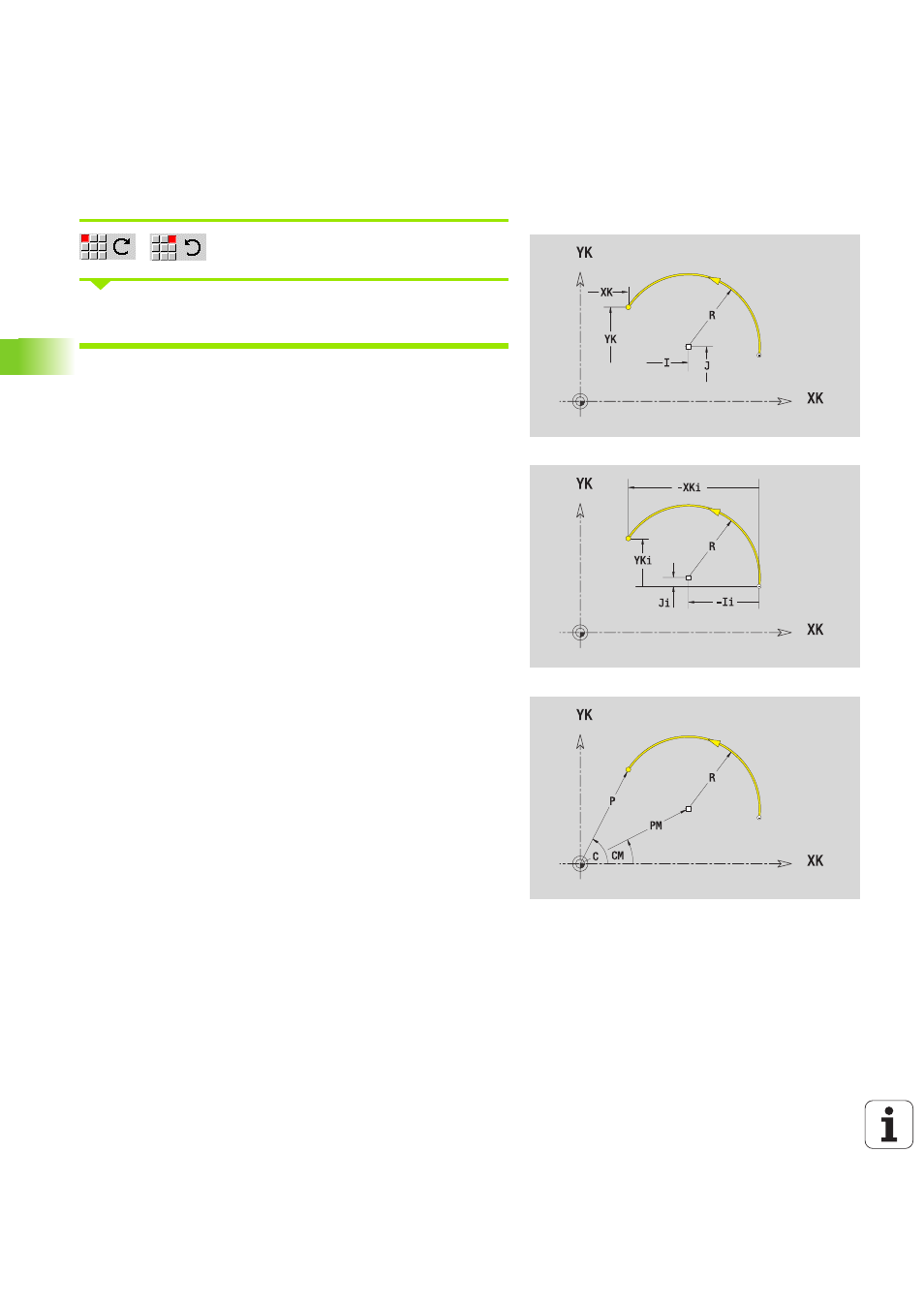

Дуга окружности, торцевая поверхность
Выберите направление вращения дуги
Задайте размеры линии и переход к следующему элементу
контура.
ICP генерирует в smart.Turn G102 или G103.
Параметр
XK, YK
Целевая точка (конечная точка дуги)
XKi, YKi Целевая точка, инкрементальная (расстояние
стартовая точка – целевая точка)
P
Целевая точка, полярная (радиус)
Pi
Целевая точка, полярная, инкрементальная
(расстояние стартовая точка – целевая точка)
C
Целевая точка, полярная – угол
Ci
Целевая точка, полярная, инкрементальная – угол
(относительно стартовой точки)
I, J
Центр дуги
Ii, Ji
Центр дуги, инкрементальный (расстояние стартовая
точка – центр по X, Z)
PM
Центр дуги, полярные координаты
PMi
Центр дуги, полярный, инкрементальный (расстояние
стартовая точка – центр)
CM
Центр дуги, полярный – угол
CMi
Центр дуги, полярный, инкрементальный – угол
(относительно стартовой точки)
R
Радиус
ANs
Угол касательной в стартовой точке
ANe
Угол касательной в целевой точке
ANp
Угол к предыдущему элементу
ANn
Угол к следующему элементу
F: см. Атрибуты обработки Страница 377
