HEIDENHAIN MANUALplus 620

143

4.2 Циклы заготовки

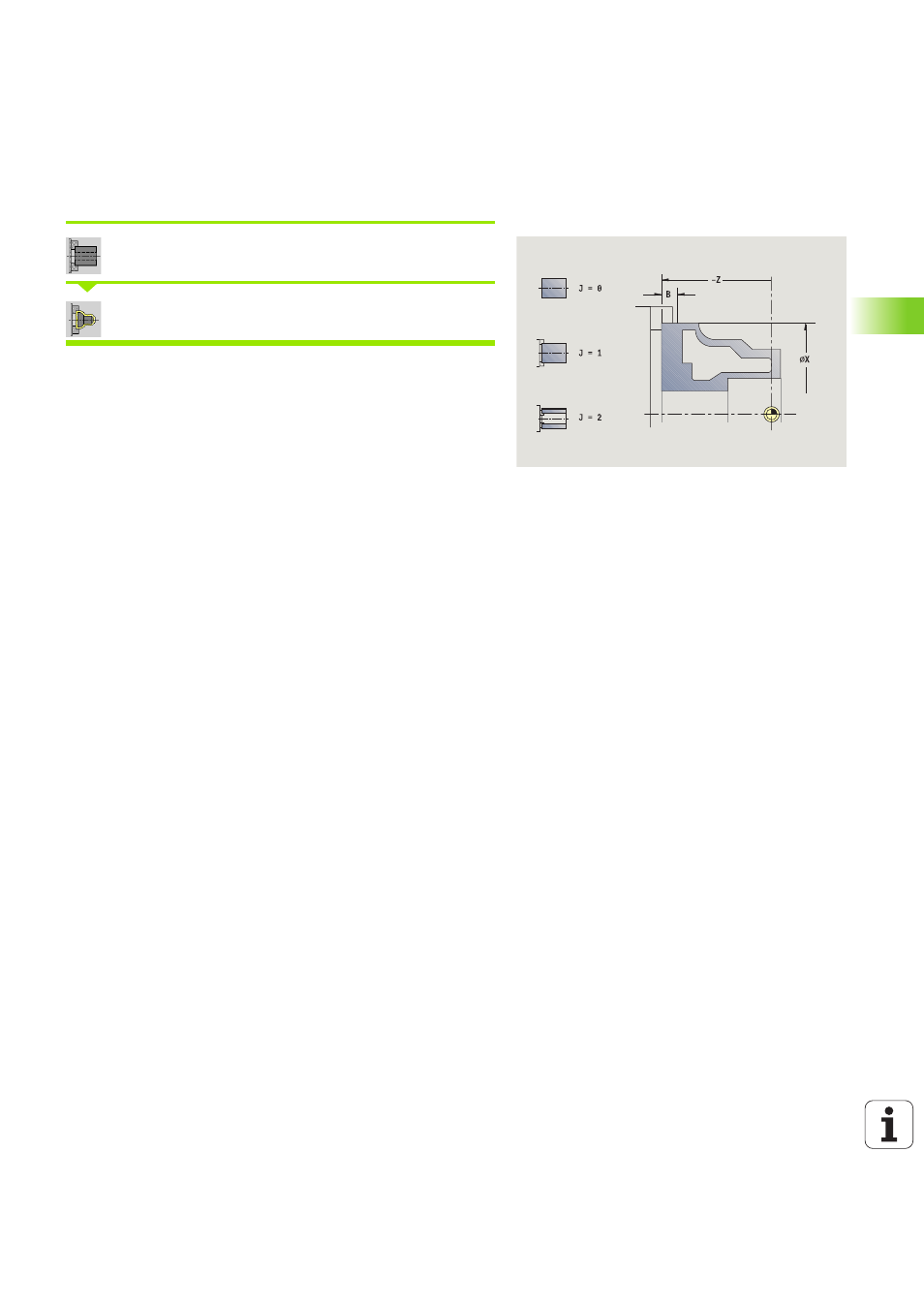

Контур заготовки ICР

Выбрать «определение заготовки»

Выбрать «ICP-контур заготовки»

Цикл включает описанную с помощью ICP заготовку и описывает

ситуацию закрепления. Эта информация используется при

моделировании.
Параметры цикла
X

Диаметр зажима

Z

Позиция зажима по Z

B

Диапазон зажима

J

Вид зажима

0: не закрепленный

1: закрепленный снаружи

2: закрепленная внутри

RK

Номер контура ICР

WP Индикация того, каким шпинделем заготовки будет

отрабатываться цикл (зависит от станка)

Главный привод

Противошпиндель для обработки задней поверхности

RG

Отслеживание контура для режима обучения

0: без отслеживания контура

1: с отслеживанием контура
