программирование циклов
4.8 Циклы фрезерования

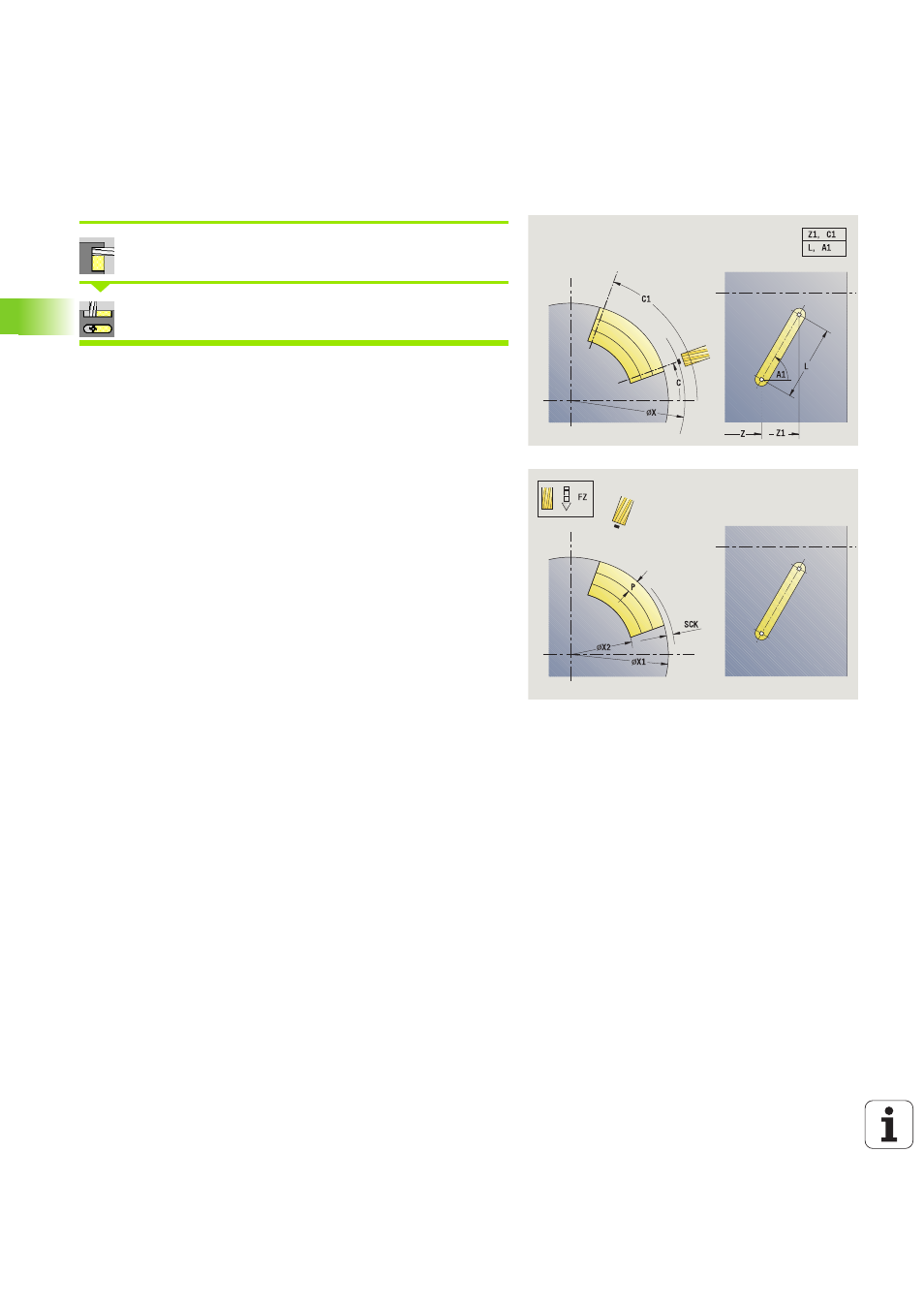

Канавка радиально
Выберите фрезерование
Выберите канавку радиально
Цикл изготавливает канавку на боковой поверхности. Ширина
канавки соответствует диаметру фрезы.
Тип обработки для доступа к базе технологических данных:
фрезерование
Комбинации параметров для позиции и положения канавки:
X1, C1
L, A1
Параметры цикла (первое окно ввода)
X, Z
Начальная точка
C
Угол шпинделя (позиция оси C)
Z1
Целевая точка канавки
C1
Угол целевой точки канавки (по умолчанию: угол
шпинделя С)
L
Длина канавки
A
Угол к оси Z (по умолчанию: 0)
X1
Верхняя грань фрезы (размер диаметра) - (по
умолчанию: начальная точка X)
X2
Дно фрезерования
P
Глубина врезания (по умолчанию: общая глубина за
одну подачу)
FZ
Подача на врезание (по умолчанию: активная подача)
SCK
Безопасное расстояние в направлении
G14
Точка смены инструмента (смотри страница 140)
T
Номер места револьверной головки
ID
Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
F
Подача на оборот
MT
M после T: М-функция, которая отрабатывается после
вызова инструмента.
MFS
М в начале: М-функция, которая отрабатывается в
конце шага обработки.
MFE
М в конце: М-функция, которая отрабатывается в
конце шага обработки.
WP
Индикация того, каким шпинделем заготовки будет
отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней
поверхности
