366
программирование циклов
4.9 Шаблоны растачив
ания и фрезерования

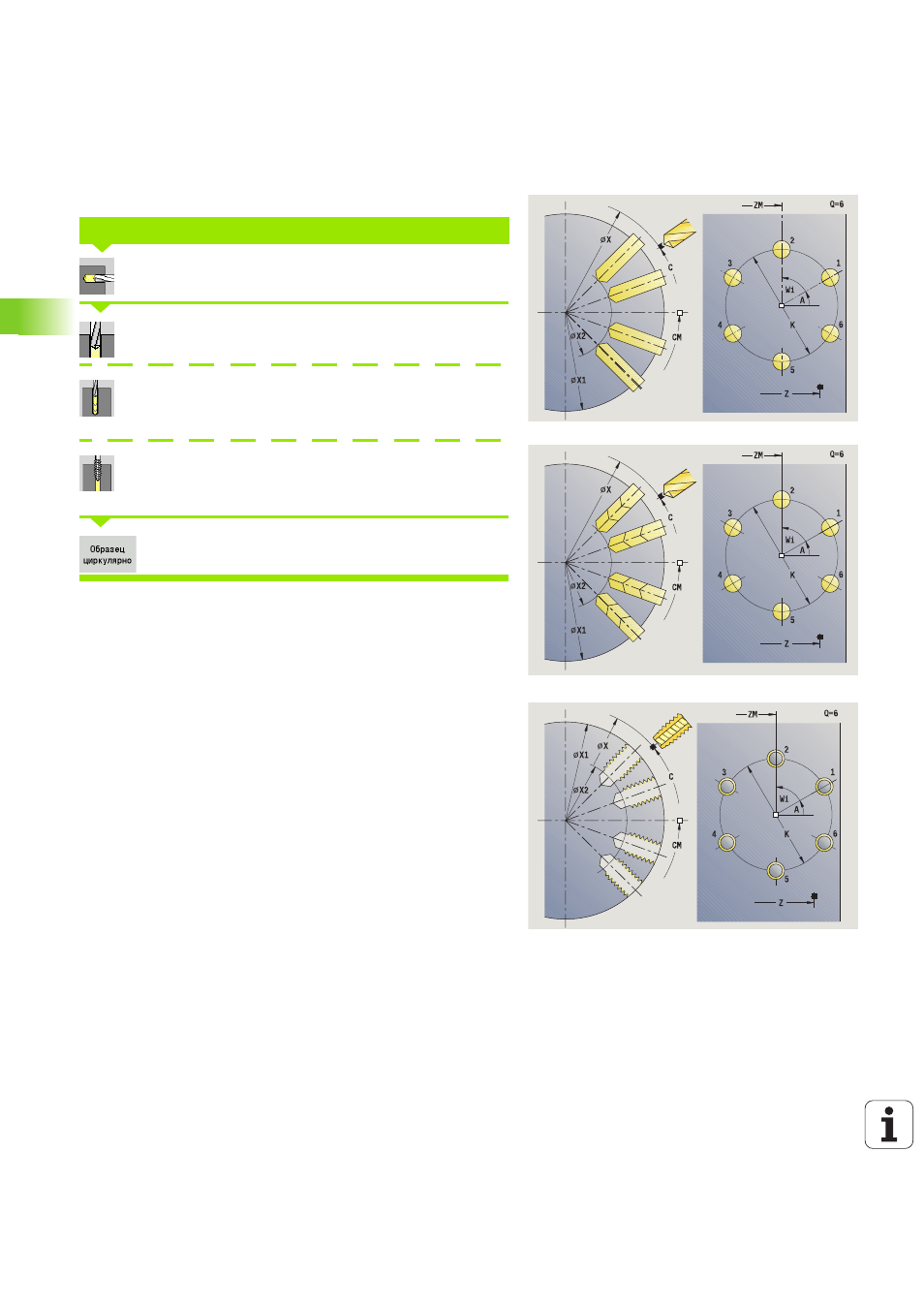

Круговой шаблон сверления радиально
Выберите
Сверление
Выбрать «сверление радиально»
Выбрать «сверление глубоких отверстий
радиально»
Выбрать «нарезание внутренней резьбы
радиально»
Активируйте клавишу Softkey Шаблон круговой
Шаблон круговой
подключается в циклах сверления для создания
шаблона сверления с равномерными промежутками на одной
окружности или дуге на боковой поверхности.
Дополнительно необходимы параметры изготовления отверстий
(см. описание цикла).
КРУГОВОЙ ШАБЛОН СВЕРЛЕНИЯ РАДИАЛЬНО
Параметры цикла
X, Z
Начальная точка
C
Угол шпинделя (позиция оси C) – (по умолчанию:
текущий угол шпинделя)
Q
Количество канавок
ZM, CM Центр шаблона: позиция, угол
K
Диаметр группы
A
Угол 1. Сверление (по умолчанию: 0°)
Wi
Приращение угла (расстояние) – (по умолчанию:
отверстия/обработка фрезерованием распределяются
на равных расстояниях на окружности)
