408
ICP-программирование
5.8 Элементы конту
ра, контур точения

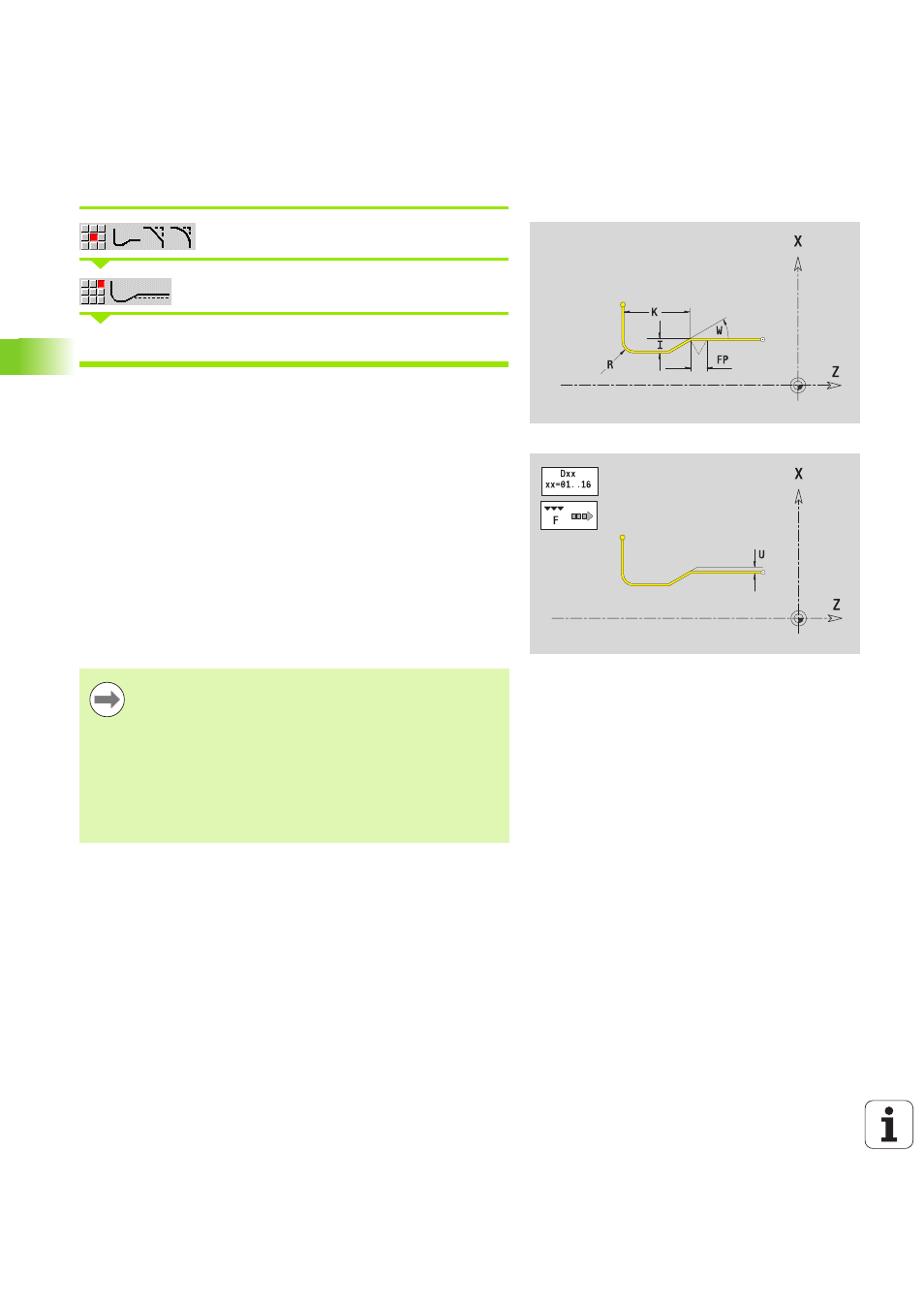

Выточка резьбы DIN 76
Выберите элементы формы
Выберите выточку DIN 76
Введите параметры выточки
ICP генерирует в smart.Turn G25.
Незаданные параметры MANUALplus определяет на основании
таблицы норм (см. “DIN 76 – параметры выточки” на
"Шаг резьбы FP" на основании диаметра.
Параметры I, K, W, и R на основании "Шага резьбы FP".
Параметр
FP
Шаг резьбы (по умолчанию: из таблицы норм)
I
Глубина выточки (размер радиуса) (по умолчанию: из
таблицы норм)
K
Длина выточки (по умолчанию: таблица норм)
R
Радиус выточки (по умолчанию: таблица норм)
W
Угол выточки (по умолчанию: таблица норм)
U, F, D, FP: см. атрибуты обработкиСтраница 377
Для внутренней резьбы Шаг резьбы FP должен быть
предварительно задан, поскольку диаметр
продольного элемента не является диаметром
резьбы. Если установление шага резьбы
используется MANUALplus, то следует рассчитывать
с небольшими отклонениями.
Выточки могут программироваться только между
двумя линейными элементами. Один из двух
линейных элементов должен быть параллельным
оси X.
