HEIDENHAIN MANUALplus 620 283
4.6 Циклы резьбы и выточки
Тип обработки для доступа к базе технологических данных:
нарезание резьбы
Комбинации параметров для угла раствора конуса:
 X1/Z1, X2/Z2
 X1/Z1, Z2, W
 Z1, X2/Z2, W
Отработка цикла
1 рассчитывает распределение проходов
2 подводит к «точке старта резьбы X1, Z1»
3 перемещается с подачей до «конечной точки Z2», при учете
«угла сбега WE»
4 возвращается параллельно к оси и подводится для следующего
хода резьбы
5 повторяет 3...4 для всех ходов резьбы
6 перемещает при учете уменьшенной глубины прохода и «угла
подвода A» для следующего прохода
7 3...6 повторений, пока не будут достигнуты число витков D и
глубина U
8 подвод в соответствии с настройкой G14 к точке смены
инструмента

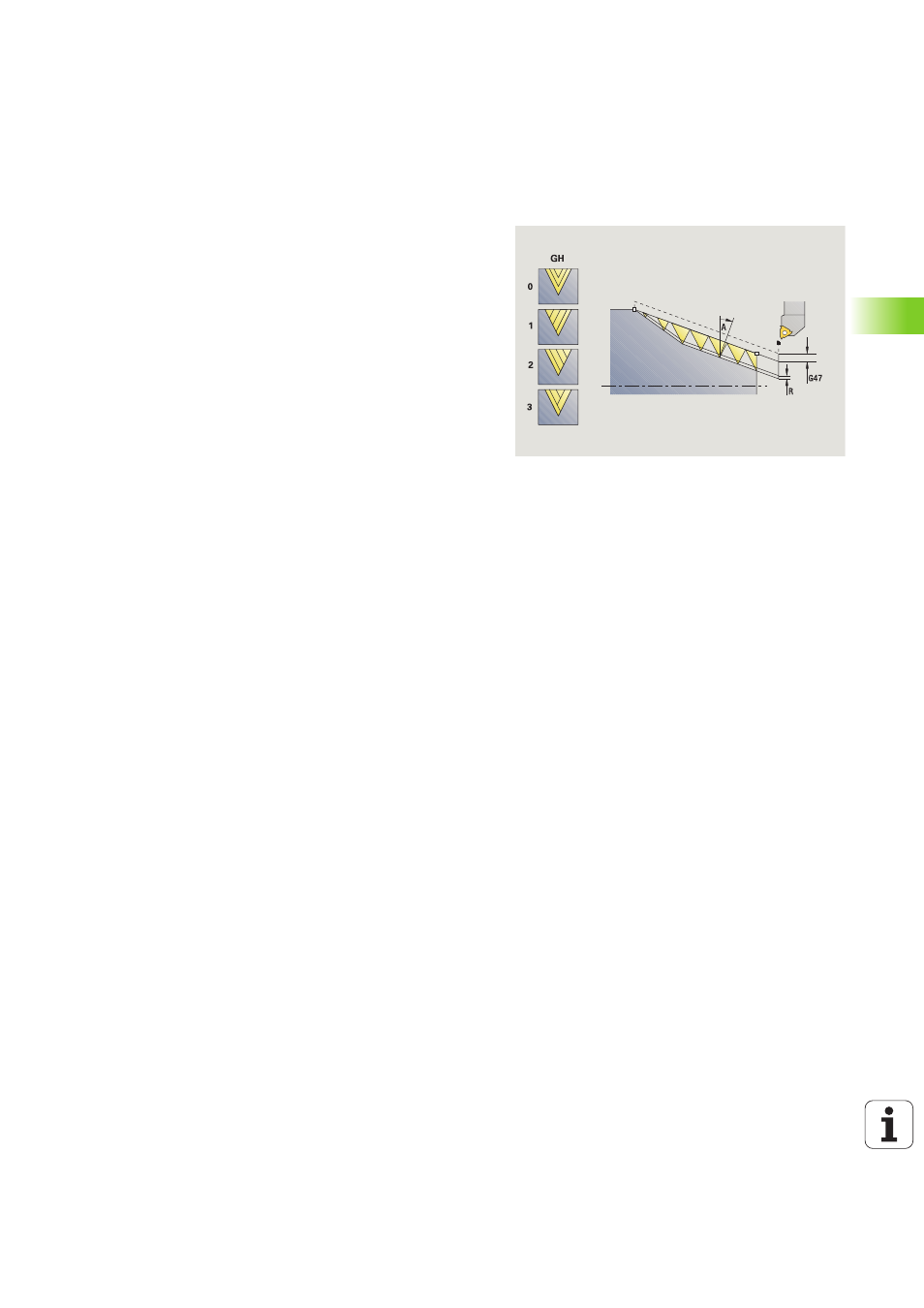

GH Тип смещения
 0: без смещения
 1: слева
 2: справа
 3: переменно слева/справа
A Угол подачи (диапазон: –60° < A < 60°; по умолчанию: 30°)
 A<0: врезание от левой боковой поверхности
 A\>0: врезание от правой боковой поверхности
R Остаточная глубина прохода – только при GV=4 (по
умолчанию: 1/100 мм)
Q Количество пустых проходов
MT M после T: М-функция, которая отрабатывается после
вызова инструмента.
MFS М в начале: М-функция, которая отрабатывается в
конце шага обработки.
MFE М в конце: М-функция, которая отрабатывается в
конце шага обработки.
WP Индикация того, каким шпинделем заготовки будет
отрабатываться цикл (зависит от станка)
 Главный привод
 Противошпиндель для обработки задней
поверхности
