298
программирование циклов
4.6 Циклы резьбы и выточки
Примеры циклов резьбы и выточки

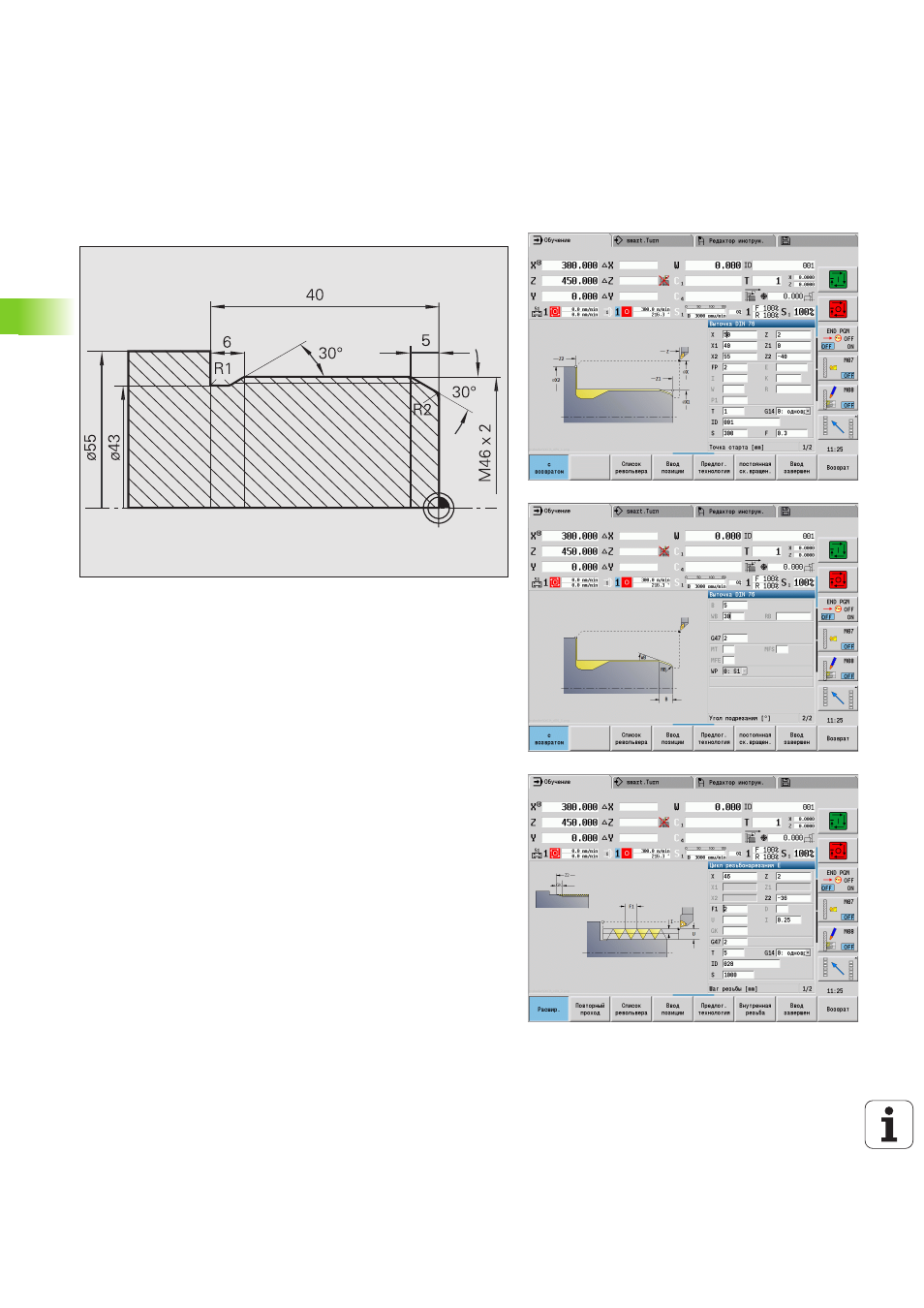

Наружная резьба и выточка резьбы
Обработка выполняется в два этапа. Выточка резьбы DIN 76
производит выточку и надрез резьбы. После этого цикл резьбы
изготавливает резьбу.
!-й шаг
Программирование параметров выточки и нареза резьбы в двух
окнах ввода.
Данные инструмента
Токарный инструмент (для наружной обработки)
TO = 1 – Ориентация инструмента
A = 93° – установочный угол
B = 55° – угол при вершине
2-й шаг
Цикл нареза резьбы (продольно) в расширенном режиме нарезает
резьбу. Параметры цикла задают глубину резьбы и
распределение проходов.
Данные инструмента
Инструменты для нарезания резьбы (для наружной обработки)
TO = 1 – Ориентация инструмента
