388 ICP-программирование
5.4 Создание ICP-контуров

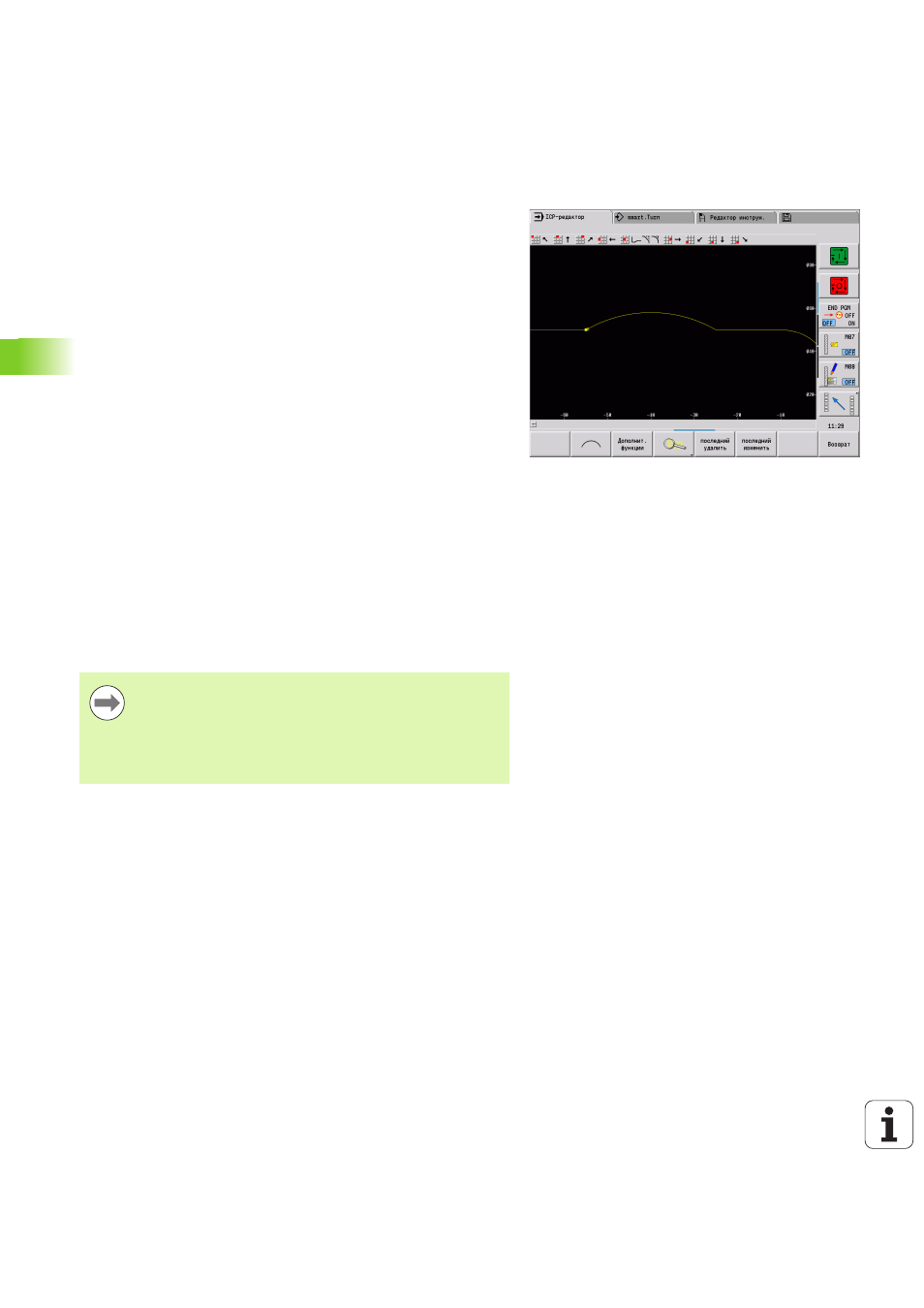

Изображение контура
После ввода элемента контура MANUALplus проверяет, является
ли этот элемент определеннымили неопределенным.
 Определенный элемент контура однозначно и полностью
определен – он сразу же прорисовывается.
 Неопределенный элемент контура определен не полностью.
ICP-редактор:
 помещает ниже окна графики символ, который отражает тип
элемента и направление линии/вращения.
 отображает неопределенный линейный элемент, если
известны стартовая точка и направление.
 отображает неопределенный круговой элемент в виде полной
окружности, если известны центр и радиус.
MANUALplus преобразует неопределенный элемент контура в
определенный, как только появляется возможность его расчета.
Тогда символ удаляется.
Если это возможно, ошибочный элемент контура отображается.
Дополнительно к этому появляется сообщение об ошибке.
Неопределенные элементы контура: если вследствие
недостаточности информации при дальнейшем вводе контура
возникает ошибка, то неопределенные элементы можно
отсортировать и дополнить.
Если имеются "неопределенные" элементы контура, то
"определенные" элементы нельзя изменить. При последнем
элементе контура перед нерешенным участком контура можно
установить «тангенциальный переход» или его удалить.
 Если изменяемый элемент является
неопределенным, то соответствующий ему символ
отмечается как "выбранный".
 Тип элемента и направление вращения дуги
окружности изменить нельзя. В этом случае элемент
контура нужно удалить, а затем добавить.
